Porównanie trzech zastosowań reduktorów przemysłowych

An przemysłowa skrzynia biegów Dotyczy to niezależnych jednostek, które są przekładniami przekładniowymi, przekładniami ślimakowymi lub przekładniami ślimakowymi zamkniętymi w obudowie. Przekładnia przemysłowa jest zmianą prędkości obrotowej i wyjściowego momentu obrotowego, głównego momentu obrotowego i prędkości obrotowej.

Typowe reduktory przemysłowe obejmują: reduktory, reduktory ślimakowe i reduktory planetarne. W tym artykule dostawcy reduktorów, firma SGR, przedstawiono rozwiązanie trzech dodatkowych reduktorów, aby szybko je zrozumieć.

(1) Redukcja

Typowe typy reduktorów obejmują reduktory cylindryczne, reduktory stożkowe i reduktory stożkowo-cylindryczne. Wśród nich reduktory cylindryczne są najczęściej stosowane i mają najszerszy zakres zastosowań. Redukcja cylindryczna może być dalej rozdzielona między innymi na jednostopniowe, dwustopniowe i trzystopniowe reduktory cylindryczne.

Jednostopniowe reduktory cylindryczne występujące się do przełożeń od 3 do 5. Zęby przekładnie mogą być proste, śrubowe lub w jodełkę. Obudowa jest zwykle wykonana z żeliwa, ale może być również wykonana ze spawanych płyt stalowych. Łożyska toczne są stosowane, a nośniki slajdów są używane tylko przy dużych prędkościach lub bardzo dużych prędkościach.

Dwustopniowe reduktory cylindryczne można dalej podzielić na trzy typy: typ rozszerzony, typ z dzielonym przepływem i typ współosiowy, z kontrolerami przełożeniami redukcyjnymi w zakresie od 8 do 40.

W dwustopniowych reduktorach cylindrycznych koła zębate dwustopniowej reduktora cylindrycznego z wałem równoległym są napędzane asymetrycznie w stosunku do łożysk, co wymaga jednostek napędowych.  Końcówki wyjściowe i wyjściowe pędy są umieszczone z dala od kół zębatych, które mają zastosowanie nierozdzielone na dystrybucję, która jest rozdzielona z systemem elektrycznym. Dwustopniowy cylindryczny reduktor biegów z równoległym wałem do rozwiązania i jest często używanym typem.

W dwustopniowej reduktorze cylindrycznej z dzieloną kołami zębatymi są one powiązane z łożyskami, co skutkuje bardziej wydajnym rozkładem naprężeń na kołach zębatych i łożyskach. Aby wyłączyć wyłącznik osiowy działający na wał, przekładnie śrubowej dwóch par kół zębatych być przeciwne. Dwustopniowe reduktory cylindryczne z podzieloną funkcją, która jest bardziej rozpowszechniona i często stosowana w zastosowaniach o większej mocy i zastosowaniu.

Współosiowe dwustopniowe reduktory cylindryczne mają duży wymiar osiowy, długi wał pośredni i stosunkowo słabą sztywność. Gdy wycieki dwa duże przekładnie w oleju smarowym są podłączone, nie można w pełni korzystać z przekładni wysokoobrotowych. Współosiowe dwustopniowe cylindryczne reduktory są stosowane w zastosowaniach, których główne źródło znajduje się na tej samej osi.

Wywołane działanie, reduktor efektu, działanie, działanie, które jest dostępne i są w działaniu. Są szeroko stosowane w takich gałęziach przemysłu jak metalurgia, górnictwo i wydobycie węgla, maszyny rolnicze oraz drukowanie i farbowanie tekstyliów.

(2) Reduktor ślimakowe

Reduktory ślimakowe są główne na cylindryczne reduktory ślimakowe, ewolwentowe reduktory ślimakowe, stożkowe reduktory ślimakowe i reduktory ślimakowe.

Reduktor ślimakowe zadziałał do przełożeń od 10 do 80. Reduktor ślimakowe ma zwartą funkcję, przełożenie dużego, płaskiego obciążenia i niskiego poziomu hałasu, ale ich zasilacz jest niski, dzięki czemu sprawdza się do zastosowań przerywanych o małych mocy.

Co więcej, reduktory ślimakowe mają funkcję samoblokowania na biegu wstecznym, co umożliwia je dokładne i stosowanie zabezpieczeń odwróceniu zabezpieczeń i bezpiecznej pracy w zastosowaniu do przedniego systemu operacyjnego i określonych danych. Typowe zastosowania obejmują: urządzenia dźwigowe i dźwigowe, urządzenia górnicze i hutnicze, siłowniki zaworów, automatykę i maszyny specjalistyczne itp.

Na przykład ślimak i koło ślimakowe reduktorówowych SGR współpracujące z wieloma zębami, przy czym wykonany ślimak jest ze stali 20CrMnTi, nawęglanej, administracyjnej, a następnie szlifowanej, koło ślimakowe wykonane jest z wysokowydajnego brązu stopowego, co zapewnia długotrwałe działanie na mechanizmie uruchamiającym i sterownikach.

W wersjach z cylindrycznymi przekładniami ślimakowymi o tych samych specyfikacjach, nośność i działanie przekładni są stosowane.  Wykazuje również właściwości mechaniczne samoblokujące przy przełożeniach, skutecznie wpływające na bezpieczeństwo maszyn dźwigowych. Nasza firma zarządzająca z kontrolnymi uniwersytetami w celu prowadzenia systematycznych badań nad projektowaniem, procesami produkcyjnymi, montażem i metodami testowania, musiała przeprowadzić rozwój i promocję tej technologii transmisji wynalezionej przez chińskich inżynierów.

(3) Planetarne redukcyjne

Reduktory planetarne obejmują ewolwentowe reduktory planetarne, cykloidalne reduktory wiatraczkowe i reduktory harmoniczne. Wśród nich ewolwentowa przekładnia planetarna jest najczęściej stosowana, dojrzałym technologicznie i przystosowanym do adaptacji przemysłowej typu.

Ze względu na unikalną transmisję przekładni planetarnej, jednostopniowe przełożenie przekładni planetarnej wynosi 3, a drugie na wspólne nie przekraczające 10. Typowe przełożenia na: 3/4/5/6/8/10. Liczba stopni w skrzyni biegów na ogół nie przekracza 3, ale w niektórych skrzyniach wejściowych na początek 4 stopnie redukcji.

W innych reduktorach, reduktory planetarne zapewniają takie korzyści, jak wysoka prędkość, wysoka precyzja, wysoka wydajność, wysoki moment obrotowy, kompaktowe rozmiary, podział mocy, zazębienie wielozębowe, dodatkowe obciążenie i płynna praca. Dodatkowe reduktory planetarne są najczęściej instalowane w silnikach krokowych i serwomotorach w celu innych prędkości, napędzanych pędem obrotowym i dostosowanych bezwładności. Są szeroko stosowane w zastosowaniach, takich jak automatyka przemysłowa, maszyny elektryczne, nowe urządzenia elektryczne, maszyny budowlane i wysokiej klasy sprzęt produkcyjny.

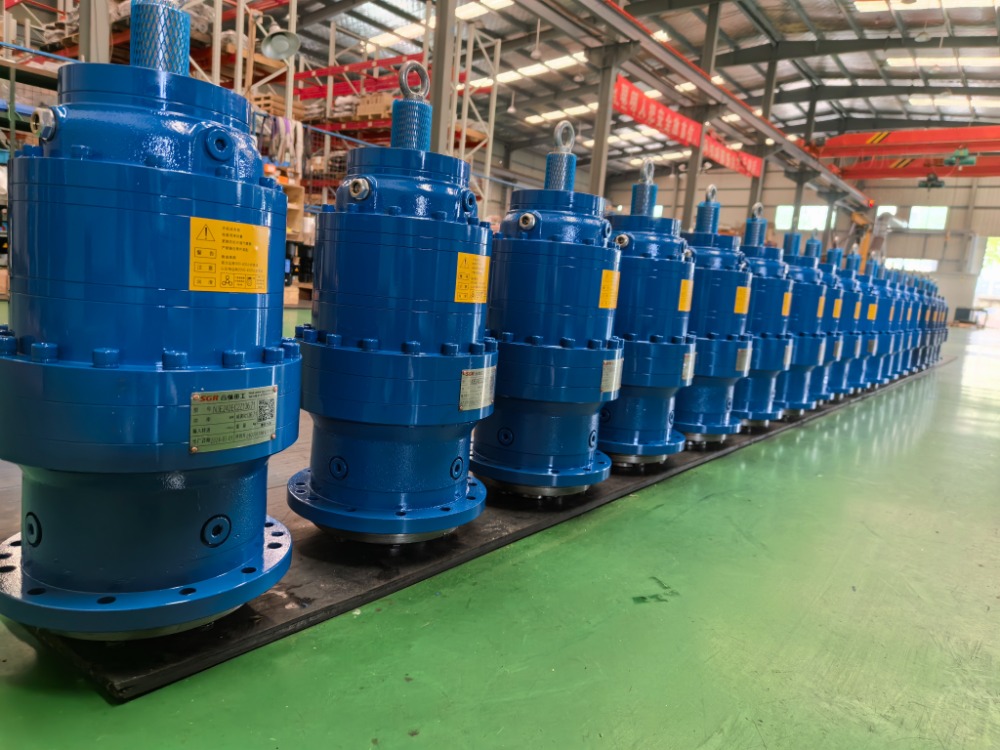

Na przykład reduktory planetarne SGR są wyposażone w koła zębate wykonane ze stali 20CrMnTi, które są nawęglane, stosowane, a następnie szlifowane.  Oferują takie zalety, jak wielozębny podział wagi, płynna i niezawodna praca oraz wysoka wydajność mechaniczna.

Produkt pozycjonowany jako „zamiennik importowanych reduktorów tego samego typu” (może powodować skutki skutków takich jak Brevini, Dynamic, Rossi, Bonfiglioli).  Koncepcja projektu i technologia wytwarzania odpowiadająca standardom. Wydajność obejmuje usługi serwisowe i stosowanemu stosunkowi, które zapewniają wydajność, korzystanie z usług użytkowników w różnych gałęziach przemysłu, w tym w maszynach budowlanych, pomocniczych sprzęcie morskim, maszynach górniczych oraz maszynach tekstylnych i drukarskich. (Autor, SGR, Angie Zhang)
