Kompleksowe porównanie trzech popularnych przemysłowych reduktorów prędkości

Reduktory, reduktory planetarne , a reduktory ślimakowe to obecnie trzy najpopularniejsze typy reduktorów w sektorze przemysłowym. Ze względu na swoje podstawowe funkcje — takie jak zmniejszanie prędkości obrotowej, zwiększanie momentu obrotowego i dopasowywanie bezwładności — te trzy typy reduktorów są szeroko stosowane w różnorodnych przemysłowych procesach produkcyjnych i sprzęcie mechanicznym.

W tym artykule firma SGR przedstawi kompleksowe porównanie tych trzech popularnych typów reduktorów przemysłowych, pomagając w dokładnym zrozumieniu każdego z nich, aby lepiej dopasować je do specyficznych wymagań Twojego sprzętu.

Reduktor biegów

Reduktor biegów jest najbardziej podstawowym i dojrzałym technologicznie typem reduktora prędkości. Zmienia prędkość obrotową i moment obrotowy poprzez wzajemne zazębienie kół zębatych o różnych rozmiarach i liczbie zębów. Zasada działania reduktora jest analogiczna do zmiany biegów podczas jazdy na rowerze, gdzie łańcuch przełącza się pomiędzy przerzutkami o różnych rozmiarach. Dzięki pomysłowym kombinacjom przekładni reduktory mogą bez wysiłku osiągnąć redukcję prędkości i wzmocnienie momentu obrotowego, spełniając w ten sposób wymagania dotyczące mocy szerokiej gamy urządzeń przemysłowych.

Reduktor biegów działa jak „minisilnik” w sprzęcie mechanicznym, przekształcając moc wejściową przy dużej prędkości w energię wyjściową o niższej prędkości, ale mocniejszą. W porównaniu do innych typów reduktorów, reduktory oferują wysoką wydajność, prostą konstrukcję i niski koszt; są jednak stosunkowo nieporęczne. W związku z tym są one wykorzystywane głównie w ogólnych sektorach przemysłu, takich jak silniki elektryczne, obrabiarki i przenośniki taśmowe.

Przy wyborze reduktora zaleca się przede wszystkim wziąć pod uwagę precyzję, nośność i wydajność.

Reduktory o wysokiej precyzji działają płynniej, wykazują minimalny błąd i zapewniają dokładność wytwarzanych produktów zgodnie z wymaganymi normami. W maszynach ciężkich – np. sprzęcie górniczym – do napędzania masywnych elementów mechanicznych i zapewnienia ich stabilnej pracy niezbędne są reduktory o dużej nośności. Wysokowydajne reduktory mogą również pomóc przedsiębiorstwom w uzyskaniu znacznych oszczędności w kosztach energii. Co więcej, doskonałe procesy projektowania i produkcji służą do minimalizacji strat tarcia pomiędzy biegami, zwiększając w ten sposób wydajność przekładni.

Reduktor planetarny

Reduktor planetarny to rodzaj reduktora prędkości, który „pojawił się” w ostatnich latach; jego budowa przypomina „planety krążące wokół Słońca” (składające się z koła słonecznego, kół planetarnych, koła koronowego zewnętrznego, koła koronowego wewnętrznego i nośnika planet). Kiedy silnik lub silnik napędza koło słoneczne, koła planetarne obracają się wokół własnych osi, jednocześnie obracając się wokół wewnętrznego koła zębatego, uzyskując w ten sposób zmniejszenie prędkości.

Jako nowy typ reduktora prędkości, reduktor planetarny wykorzystuje unikalny układ przekładni planetarnej, który charakteryzuje się zwartą konstrukcją, wysoką wydajnością, wysokim momentem obrotowym, wysoką precyzją, niskim poziomem hałasu, minimalnym luzem i długą żywotnością. Ponadto posiada wyjątkową odporność na wstrząsy i przeciążenia, co pozwala mu dostosować się do szerokiego zakresu trudnych warunków pracy. W związku z tym jest w stanie sprostać wymaganiom urządzeń o dużym obciążeniu, takich jak przenośniki i windy, w produkcji przemysłowej, a także wymaganiom zastosowań wymagających dużej precyzji, w tym złączy robotycznych i obrabiarek CNC.

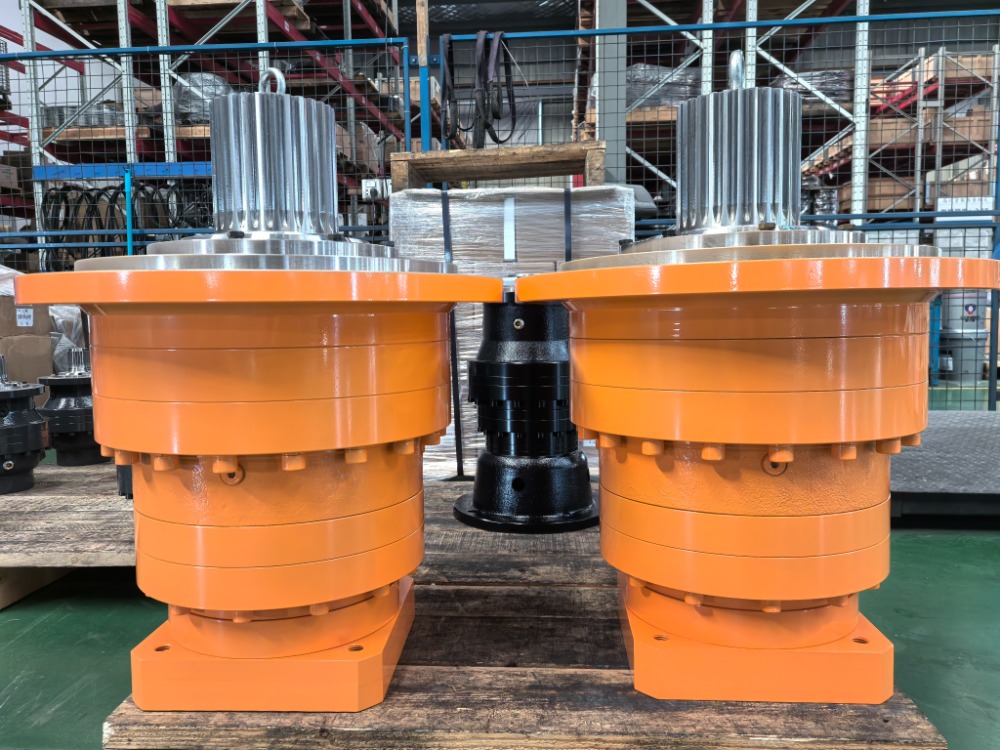

Na przykład reduktory planetarne serii N opracowane i produkowane przez firmę SGR są wyposażone w koła zębate wykonane ze stali 20CrMnTi, które poddawane są procesom nawęglania, hartowania i precyzyjnego szlifowania. Jednostki te oferują wiele zalet, w tym wielozębowy podział obciążenia, płynną i niezawodną pracę oraz wysoką sprawność mechaniczną. Produkty te, pozycjonowane jako „zamiennik porównywalnych importowanych reduktorów”, są zgodne z międzynarodowymi standardami zarówno pod względem filozofii projektowania, jak i technologii produkcji. Co więcej, dzięki zlokalizowanemu wsparciu serwisowemu, zyskały one uznanie użytkowników w różnych sektorach przemysłu – w tym maszyn budowlanych, pomocniczego sprzętu morskiego, maszyn górniczych oraz maszyn tekstylnych i drukarskich – oferując wyjątkową równowagę wydajności i opłacalności.

Przy wyborze reduktora planetarnego zaleca się, aby priorytetowo potraktować przełożenie redukcji, moment obrotowy, precyzję i możliwość dostosowania do środowiska.

Jeśli dokładne dopasowanie wymaganego współczynnika redukcji nie jest dostępne, możesz wybrać najbliższy dostępny współczynnik lub rozważyć rozwiązanie niestandardowe. Jeśli chodzi o dobór momentu obrotowego, istotne jest zapewnienie, aby znamionowy wyjściowy moment obrotowy reduktora był większy lub równy maksymalnemu momentowi roboczemu faktycznie wymaganemu przez urządzenie. W nowoczesnych środowiskach automatyki przemysłowej obowiązują rygorystyczne wymagania dotyczące precyzji reduktorów planetarnych; dlatego też istotny jest wybór jednostki charakteryzującej się dużą precyzją i minimalnym luzem. Ponadto w przypadku specyficznych zastosowań, w których reduktor musi pracować w ekstremalnych temperaturach lub w wyspecjalizowanych środowiskach, należy wcześniej skonsultować się z producentem reduktora planetarnego podczas procesu doboru.

Reduktor przekładni ślimakowej

Reduktor ślimakowy wykorzystuje zazębienie ślimaka i koła ślimakowego w celu zmniejszenia prędkości i wzmocnienia momentu obrotowego; jego podstawowymi cechami są zdolność do osiągnięcia znacznego współczynnika redukcji w jednym etapie przekładni, a także zdolność samoblokowania.

W sprzęcie zautomatyzowanym, maszynach transportowych, maszynach pakujących, windach, przenośnikach i różnych przemysłowych systemach przekładni, reduktory ślimakowe – wykorzystując swoją unikalną konstrukcję ślimaka i koła ślimakowego – przekształcają sygnał wejściowy o dużej prędkości i niskim momencie obrotowym z silnika na moc wyjściową o niskiej prędkości i wysokim momencie obrotowym wymaganą na końcu wyjściowym, spełniając w ten sposób krytyczne zapotrzebowanie sprzętu na możliwości napędu o wysokim momencie obrotowym i niskiej prędkości.

Na przykład reduktory ślimakowe serii C opracowane i wyprodukowane przez SGR składają się ze ślimaka wykonanego ze stali 20CrMnTi — która jest poddawana nawęglaniu, hartowaniu i precyzyjnemu szlifowaniu przekładni — oraz koło ślimakowe wykonane z wysokowydajnego brązu stopowego. Taka konstrukcja zapewnia wyjątkową, długotrwałą odporność na zużycie, wysoką wydajność przekładni i wydłużoną żywotność. W porównaniu z zestawami cylindrycznych przekładni ślimakowych o równoważnych specyfikacjach, jednostki te wykazują znacznie zwiększoną nośność i wydajność przekładni; ponadto przy wysokich przełożeniach wykazują właściwości mechaniczne samoblokujące, skutecznie zwiększając w ten sposób bezpieczeństwo maszyn dźwigowych.

Przy wyborze reduktora ślimakowego zaleca się przede wszystkim wziąć pod uwagę przełożenie redukcji, wyjściowy moment obrotowy oraz to, czy wymagana jest funkcja samoblokowania.

Przełożenie redukcji określa prędkość wyjściową; dlatego zaleca się obliczenie wymaganego współczynnika na podstawie prędkości silnika i wymaganej prędkości wyjściowej urządzenia, aby uniknąć „pracy w trybie przeciążenia”. Wyjściowy moment obrotowy jest krytycznym parametrem w reduktorach ślimakowych; znamionowy wyjściowy moment obrotowy reduktora musi przekraczać rzeczywisty moment roboczy – szczególnie w zastosowaniach obejmujących częste uruchamianie i zatrzymywanie lub duże obciążenia udarowe (takie jak wciągniki i mieszalniki). Zdolność samoblokowania jest kluczową cechą reduktorów ślimakowych; w związku z tym, jeśli określone zastosowanie — np. platforma podnosząca lub siłownik zaworu — wymaga funkcji samoblokowania, ostatecznym wyborem będzie reduktor ślimakowy. (Autor, SGR, Angie Zhang)
