Współosiowa przekładnia planetarna: struktura, zalety, zastosowania i przewodnik po wyborze

A współosiowa przekładnia planetarna to kompaktowe i wysokowydajne rozwiązanie do przekładni przeznaczone do zastosowań wymagających wysokiego momentu obrotowego, wydajnego przenoszenia mocy i konstrukcji zajmującej mało miejsca. W porównaniu z konwencjonalnymi reduktorami, współosiowa przekładnia planetarna łączy w sobie system przekładni planetarnej z rzędowym układem wejściowym i wyjściowym, dzięki czemu nadaje się do szerokiej gamy maszyn przemysłowych.

Od sprzętu wiertniczego i maszyn górniczych po dźwigi, maszyny rolnicze i inne wymagające zastosowania, współosiowe przekładnie planetarne zapewniają niezawodne przenoszenie momentu obrotowego przy zachowaniu niewielkich rozmiarów.

Jak jednak działa współosiowa przekładnia planetarna i jak wybrać odpowiedni model do swojego sprzętu?

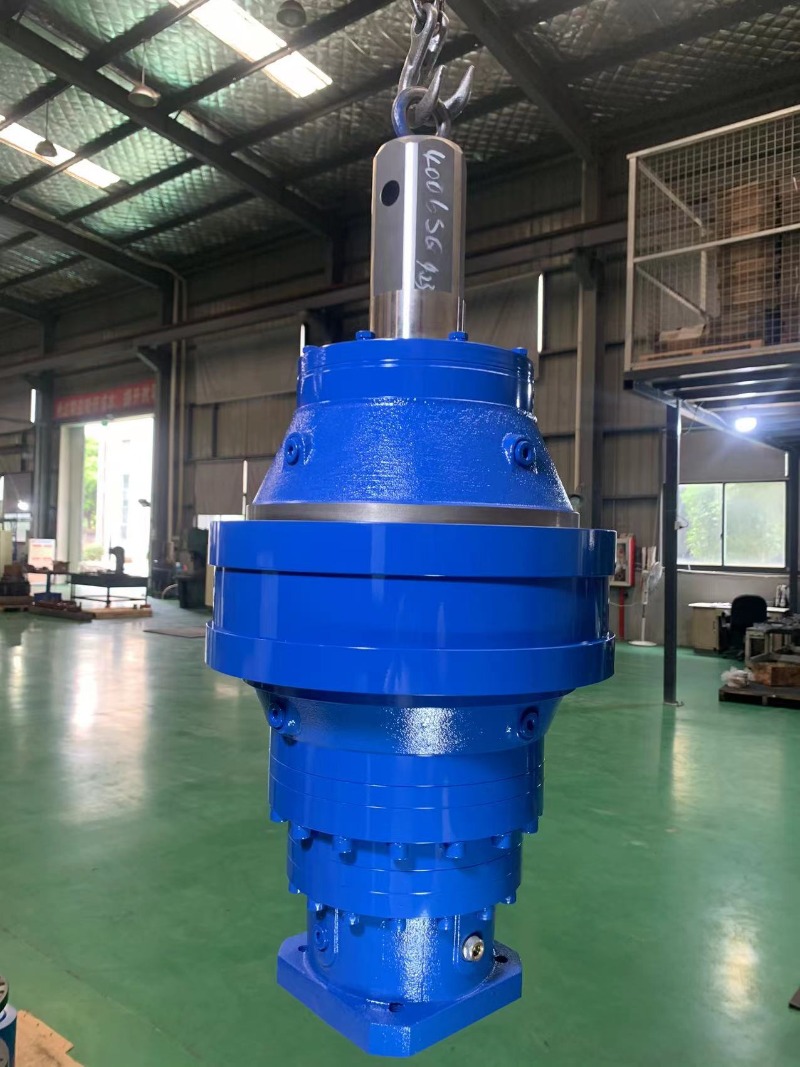

Co to jest współosiowa przekładnia planetarna?

A współosiowa przekładnia planetarna to rodzaj przekładni planetarnej, w której wał wejściowy i wyjściowy są umieszczone na tej samej osi.

Układ przekładni planetarnej zazwyczaj składa się z: koła słonecznego, przekładni obiegowych, nośnika planety i wewnętrznego koła zębatego.

Podczas pracy koło słoneczne przenosi moc na wiele przekładni planetarnych. Przekładnie planetarne obracają się wokół koła słonecznego, jednocześnie współpracując z wewnętrznym kołem koronowym. Ponieważ wiele przekładni dzieli przenoszone obciążenie, przekładnia planetarna może osiągnąć wysoki moment obrotowy w stosunkowo kompaktowej obudowie.

Konfiguracja współosiowa ułatwia także integrację skrzyni biegów z silnikami i innymi elementami mechanicznymi, gdzie przestrzeń montażowa jest ograniczona.

Kluczowe zalety współosiowej przekładni planetarnej

1. Wysoki moment obrotowy

Jedną z najważniejszych zalet przekładni planetarnej jest możliwość podziału obciążenia.

Wiele przekładni planetarnych rozkłada przenoszone obciążenie, dzięki czemu skrzynia biegów może wytrzymać wysoki moment obrotowy i trudne warunki pracy.

Dzięki temu współosiowe przekładnie planetarne nadają się do urządzeń wymagających wysokiego momentu rozruchowego, częstego cofania lub pracy ciągłej.

2. Kompaktowa i oszczędzająca miejsce konstrukcja

Koncentryczny układ wejścia i wyjścia pozwala skrzyni biegów zachować stosunkowo zwartą konstrukcję.

W porównaniu z niektórymi konwencjonalnymi układami przekładni, współosiowa przekładnia planetarna może zapewnić wysoki moment obrotowy bez konieczności stosowania nadmiernej przestrzeni montażowej.

Jest to szczególnie przydatne, gdy skrzynia biegów musi zostać zintegrowana z maszyną kompaktową.

3. Wysoka wydajność transmisji

Dobrze zaprojektowana przekładnia planetarna może osiągnąć wysoką sprawność mechaniczną, ponieważ moc jest rozdzielana pomiędzy wiele zazębień przekładni.

Wysoka wydajność może pomóc zmniejszyć straty energii i poprawić ogólną wydajność maszyny.

4. Stabilna praca

Symetryczna struktura planetarna zapewnia zrównoważony rozkład obciążenia wokół osi centralnej.

Pomaga to zmniejszyć nierównomierne obciążenie i przyczynia się do stabilnej pracy, szczególnie w warunkach dużego obciążenia.

5. Elastyczne współczynniki redukcji

Przekładnie planetarne mogą mieć konfiguracje jednostopniowe, dwustopniowe lub wielostopniowe.

Łącząc różne stopnie planetarne, producenci mogą zapewnić szeroki zakres przełożeń redukcyjnych, aby spełnić różne wymagania dotyczące prędkości wyjściowej i momentu obrotowego.

Gdzie stosuje się współosiowe przekładnie planetarne?

Zwarta konstrukcja i wysoki moment obrotowy współosiowych przekładni planetarnych sprawiają, że nadają się one do wielu zastosowań przemysłowych.

Sprzęt wiertniczy

Wiertarki wymagają wysokiego momentu obrotowego, niezawodnej pracy i odporności na obciążenia udarowe.

Współosiowe przekładnie planetarne można stosować w sprzęcie wiertniczym, gdzie ważny jest wysoki moment obrotowy i kompaktowa instalacja.

Typowe zastosowania obejmują: wiertnice elektryczne, sprzęt do wierceń poziomych, wiertarki inżynieryjne i sprzęt do wierceń gruntowych.

Maszyny górnicze

Sprzęt górniczy często pracuje pod dużym obciążeniem, zapyleniem, wibracjami i długimi cyklami pracy.

Wytrzymała współosiowa przekładnia planetarna może zapewnić moment obrotowy i trwałość wymaganą w przypadku maszyn górniczych, takich jak przenośniki, kruszarki, podajniki i inny sprzęt do transportu materiałów.

Dźwigi i sprzęt dźwigowy

Dźwigi i maszyny dźwigowe wymagają niezawodnego przenoszenia momentu obrotowego i kontrolowanej prędkości wyjściowej.

Współosiowe przekładnie planetarne można zintegrować z systemami podnoszenia i napędu, w których wymagany jest wysoki moment obrotowy i kompaktowe wymiary.

Maszyny rolnicze i hodowlane

Nowoczesny sprzęt rolniczy często wymaga kompaktowych, ale wydajnych układów przeniesienia napędu.

Współosiowe przekładnie planetarne mogą być stosowane w maszynach rolniczych pracujących przy zmiennym obciążeniu i wymagających warunkach zewnętrznych.

Urządzenia metalurgiczne i przemysłowe

Ciężki sprzęt przemysłowy w metalurgii i produkcji często pracuje w sposób ciągły pod dużymi obciążeniami.

Wysoka nośność i stabilna charakterystyka przekładni planetarnych sprawiają, że nadają się one do wymagających środowisk przemysłowych.

Jak wybrać odpowiednią współosiową przekładnię planetarną?

Wybór skrzyni biegów nie powinien opierać się wyłącznie na przełożeniu redukcyjnym.

Przed wyborem współosiowej przekładni planetarnej należy wziąć pod uwagę następujące parametry.

Moment wyjściowy

Określ ciągły i szczytowy moment obrotowy wymagany przez maszynę.

Wybrana skrzynia biegów powinna mieć wystarczający moment obrotowy, aby wytrzymać zarówno normalną pracę, jak i nieoczekiwane szczyty obciążenia.

Współczynnik redukcji

Współczynnik redukcji określa zależność między prędkością wejściową a prędkością wyjściową.

Wybierz odpowiedni współczynnik w zależności od wymaganej prędkości wyjściowej urządzenia.

Moc wejściowa i prędkość

Przekładnia musi być dobrana do mocy znamionowej silnika i prędkości wejściowej.

Nieprawidłowa kombinacja może skutkować nadmiernym wytwarzaniem ciepła, przeciążeniem lub przedwczesnym zużyciem podzespołów.

Warunki pracy

Weź pod uwagę rzeczywiste środowisko pracy, w tym: liczbę godzin pracy dziennie, rodzaj obciążenia, obciążenia udarowe, częstotliwość uruchamiania i zatrzymywania, temperaturę otoczenia, kurz i wilgoć oraz pozycję instalacji.

Czynniki te są niezbędne do określenia odpowiedniej konfiguracji skrzyni biegów i współczynnika serwisowego.

Konfiguracja montażu i wyjścia

Wymiary montażowe, przyłącze wejściowe, wał wyjściowy, kołnierz i orientacja montażowa muszą odpowiadać maszynie.

W przypadku zastosowań OEM mogą być wymagane niestandardowe konfiguracje montażu i wyjścia.

Dlaczego warto wybrać współosiowe przekładnie planetarne SGR?

SGR jest producentem przekładni przemysłowych specjalizującym się w reduktorach planetarnych i przekładniach ślimakowych.

Współosiowe przekładnie planetarne SGR są przeznaczone do zastosowań wymagających wysokiego momentu obrotowego, kompaktowych wymiarów, niezawodnej przekładni i elastycznych konfiguracji.

W przekładniach planetarnych zastosowano materiały przekładniowe o wysokiej wytrzymałości i precyzyjne procesy produkcyjne, aby poprawić trwałość przekładni i wydajność przekładni.

W zależności od zastosowania SGR może zapewnić różne stopnie planetarne, przełożenia redukcyjne, konfiguracje wejściowe i rozwiązania wyjściowe.

Reduktory planetarne SGR są szeroko stosowane w: elektrycznych wiertnicach, maszynach gąsienicowych, sprzęcie do wytwarzania energii wiatrowej, maszynach rolniczych i hodowlanych, maszynach górniczych, sprzęcie metalurgicznym oraz dźwigach i maszynach dźwigowych.

Producentom maszyn OEM firma SGR może również zapewnić wsparcie techniczne oparte na zastosowaniach, aby pomóc klientom w wyborze odpowiedniej skrzyni biegów w zależności od mocy silnika, wyjściowego momentu obrotowego, prędkości, wymiarów montażowych i warunków pracy.

A współosiowa przekładnia planetarna łączy w sobie wysoki moment obrotowy przekładni planetarnej z oszczędzającą miejsce konfiguracją rzędową. Kompaktowa konstrukcja, duża nośność, efektywne przenoszenie mocy i elastyczne przełożenia czynią go skutecznym rozwiązaniem dla wymagających maszyn przemysłowych.

Wybierając współosiową przekładnię planetarną, producenci powinni wziąć pod uwagę nie tylko cenę przekładni lub przełożenie redukcyjne. Należy ocenić wyjściowy moment obrotowy, moc silnika, warunki pracy, współczynnik serwisowy, wymiary montażowe i oczekiwaną żywotność.

W przypadku producentów maszyn poszukujących niezawodnego partnera w zakresie przekładni wybór doświadczonego producenta przekładni planetarnych może pomóc w zapewnieniu odpowiedniego dopasowania przekładni do całej maszyny. (Autor, SGR, Angie Zhang)
