Funkcje, zastosowania i rozważania dotyczące wyboru reduktora ślimakowego z podwójną osłoną

Jako rodzaj powstającego sprzętu do przenoszenia mocy, reduktory ślimakowe z podwójnym płaszczem zostały szeroko przyjęte w ostatnich latach w zastosowaniach takich jak maszyny dźwigowe, małe wciągarki, przenośniki taśmowe i śluzy rzeczne, dzięki takim zaletom, jak wysokie przełożenia, doskonała wydajność i niski koszt.

Reduktory ślimakowe z podwójnym płaszczem to także podstawowe produkty SGR. W tym artykule przedstawimy cechy, zastosowania i rozważania dotyczące wyboru reduktorów ślimakowych z podwójnym płaszczem.

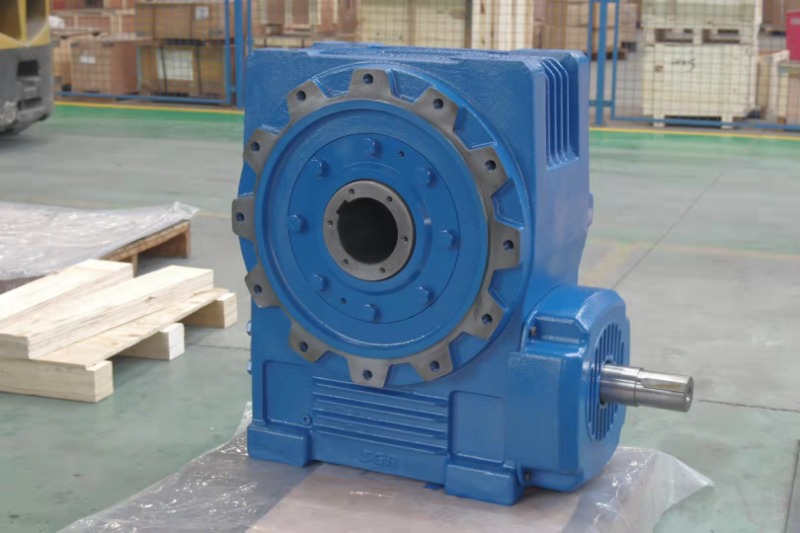

Jak wygląda reduktor ślimakowy z podwójną osłoną?

Reduktor ślimakowy z podwójnym płaszczem składa się głównie ze ślimaka i koła ślimakowego; zazwyczaj kąt między dwiema przecinającymi się osiami wynosi 90°, a zespół służy do przenoszenia ruchu i mocy pomiędzy tymi nierównoległymi, nie przecinającymi się wałami. Robak pełni rolę elementu napędowego; pod względem wyglądu ślimak przypomina śrubę, natomiast koło ślimakowe przypomina śrubowo-cylindryczne koło zębate.

Ślimak to koło zębate wyposażone w jeden lub więcej spiralnych gwintów, które zazębiają się z kołem ślimakowym, tworząc parę kół zębatych dla nierównoległych i nie przecinających się osi. Jego powierzchnia podziałowa może być cylindryczna, stożkowa lub toroidalna. Podczas pracy zęby koła ślimakowego ślizgają się i toczą po spiralnej powierzchni ślimaka. Na pierwszy rzut oka wygląda jak śruba napędzająca dużą przekładnię.

Należy jednak pamiętać, że działanie A reduktor ślimakowy z podwójną osłoną nie jest standardową czynnością zazębiania się kół zębatych; raczej obejmuje wątki napędzające koło zębate.

Cechy reduktora ślimakowego z podwójną osłoną

Kiedy silnik wprawia ślimak w ruch obrotowy z dużą prędkością, spiralne gwinty ślimaka – działające jak śruba – w sposób ciągły dociskają zęby przekładni ślimakowej, powodując jej powolny obrót wokół własnej osi. Aby wprawić przekładnię ślimakową w jeden obrót, potrzeba wielu obrotów ślimaka; to zmniejszenie prędkości powoduje wzrost momentu obrotowego.

Jednakże w przeciwieństwie do standardowych napędów zębatych, które obejmują przede wszystkim tarcie toczne połączone z niewielką ilością tarcia ślizgowego, przekładnie ślimakowe podczas całej pracy opierają się prawie wyłącznie na tarciu ślizgowym. W rezultacie reduktory ślimakowe mają tendencję do wytwarzania znacznych ilości ciepła i ulegają znacznemu zużyciu.

Reduktory ślimakowe z podwójnym płaszczem mają następujące cechy:

• Oferują wysoki jednostopniowy współczynnik przełożenia, zwykle w zakresie od 10:1 do 100:1; w mechanizmach indeksujących przenoszących moc stosunek ten może przekraczać 1500:1.
• Działanie zazębiające obejmuje kontakt liniowy, umożliwiający przenoszenie znacznej mocy.
• Charakteryzują się zwartą budową, płynną pracą i niskim poziomem hałasu.

Dlaczego reduktory ślimakowe z podwójnym płaszczem są niezbędne?

Reduktory ślimakowe z podwójnym płaszczem posiadają unikalną cechę, której nie można znaleźć w innych typach reduktorów: zdolność samoblokowania.

Oznacza to, że gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia pomiędzy kołami zębatymi, zespół wykazuje samoblokowanie przy ruchu wstecznym; innymi słowy, robak może napędzać koło ślimakowe, ale koło ślimakowe nie może napędzać robaka.

Ta funkcja jest niezbędna w przypadku mechanizmów podnoszących. Na przykład w zastosowaniach takich jak platformy podnoszące, wciągniki elektryczne, siłowniki zaworów i medyczne łóżka podnoszone, użycie przekładni planetarnej lub reduktora RV mogłoby spowodować swobodny spadek ładunku z powodu odwrotnego obrotu podczas przerwy w dostawie prądu. W przeciwieństwie do tego reduktor ślimakowy z podwójną osłoną blokuje się na miejscu, zapewniając absolutne bezpieczeństwo.

Główne obszary zastosowań reduktorów ślimakowych z podwójnym płaszczem – w tym dźwigi, dźwigi mostowe, windy, windy sceniczne, platformy obrotowe i przejażdżki w parkach rozrywki – dodatkowo pokazują znaczenie tej funkcji.

Przy wyborze reduktora ślimakowego należy wziąć pod uwagę następujące czynniki:

Równoważenie współczynnika redukcji i wydajności

Reduktory ślimakowe z podwójnym płaszczem działają w oparciu o tarcie ślizgowe. Ich współczynniki redukcji zazwyczaj mieszczą się w zakresie od 5:1 do 100:1; im wyższy współczynnik redukcji, tym mniejszy kąt wyprzedzenia i niższa wydajność. Przy wyborze reduktora ślimakowego z podwójnym płaszczem należy wziąć pod uwagę zarówno przełożenie, jak i wydajność, aby wybrać model spełniający wymagania w zakresie obu parametrów.

Dodatkowo, w przypadku długotrwałej pracy, należy wziąć pod uwagę środki odprowadzania ciepła, takie jak instalacja wentylatorów lub systemów chłodzenia oleju lub wybór żeliwnej obudowy wyposażonej w żebra chłodzące.

Zwróć uwagę na materiały i procesy produkcyjne reduktorów ślimakowych z podwójnym płaszczem.

Materiały i procesy produkcyjne są krytycznymi czynnikami determinującymi wydajność reduktorów ślimakowych z podwójnym płaszczem. Wiodący producenci zazwyczaj stosują stal stopową (taką jak 20CrMnTi) na ślimak i brąz cynowy (ZCuSn10P1) lub brąz aluminiowy na przekładnię ślimakową – materiały, które zapewniają doskonałe właściwości zmniejszające zużycie i tarcie. Komponenty poddawane są nawęglaniu, hartowaniu i szlifowaniu, aby osiągnąć wysoką twardość i trwałą odporność na zużycie, co skutkuje wysoką wydajnością przekładni i długą żywotnością.

Natomiast jeśli w gorszych produktach zamiast materiału przekładni ślimakowej żeliwo zostanie zastąpione, żywotność ulega znacznemu skróceniu.

Wyjaśnij rzeczywiste warunki pracy aplikacji.

Reduktory ślimakowe z podwójnym płaszczem posiadają właściwości samoblokujące, które skutecznie zwiększają bezpieczeństwo mechaniczne; w związku z tym są często stosowane w sprzęcie wymagającym podnoszenia, przechylania, odwracania lub uruchamiania bram - takim jak windy towarowe, zautomatyzowane systemy parkingowe, windy sceniczne, śluzy i pozycjonery spawalnicze.

Przy wyborze reduktora ślimakowego z podwójną osłoną, jeśli zespół jest przeznaczony do podnoszenia, przechylania lub utrzymywania pozycji (np. Na platformach podnoszących lub bramach), jego zdolność do samoblokowania jest czynnikiem krytycznym. Dodatkowo, ponieważ reduktory ślimakowe oferują niższą odporność na wstrząsy w porównaniu z reduktorami planetarnymi, należy dokładnie rozważyć, czy zastosowanie wiąże się z obciążeniami udarowymi.

Zapewnij zgodność w zakresie wyjściowego momentu obrotowego i konfiguracji montażu.

Reduktory ślimakowe z podwójnym płaszczem nadają się przede wszystkim do zastosowań przy niskich prędkościach i wysokim momencie obrotowym. Przed dokonaniem wyboru należy sprawdzić, czy rzeczywisty wyjściowy moment obrotowy spełnia następujące kryterium: Rzeczywisty wyjściowy moment obrotowy ≤ Znamionowy wyjściowy moment obrotowy × Współczynnik eksploatacyjny (współczynnik eksploatacyjny jest określany na podstawie rodzaju obciążenia, zwykle w zakresie od 1,2 do 2,0).

Ponadto większość głównych producentów stosuje konstrukcje modułowe reduktorów ślimakowych, oferując różne konfiguracje montażu, takie jak montaż na łapach, montaż kołnierzowy i montaż na wale drążonym. Ponieważ jednostki te zazwyczaj mają wyjście kątowe, istotne jest potwierdzenie zgodności z układem sprzętu. Ponadto należy zwrócić uwagę na specyfikacje interfejsów – takie jak wymiary przedłużenia wału, specyfikacje rowków wpustowych i rozstaw otworów w kołnierzach – aby zapobiec problemom z instalacją na miejscu.

Wybierz godnego zaufania producenta reduktorów ślimakowych z podwójnym owinięciem

Rozpoczynając od źródła, wybierając godnego zaufania i solidnego producenta, można zaoszczędzić wielu kłopotów. Jeżeli reduktor ślimakowy z podwójnym płaszczem jest przeznaczony do stosowania w sprzęcie specjalistycznym – takim jak statki morskie, windy lub maszyny dźwigowe – zaleca się sprawdzenie, czy producent posiada odpowiednie certyfikaty branżowe; na przykład zastosowania morskie idealnie wymagają certyfikatu Rosyjskiego Morskiego Rejestru Statków (RS).(Autor, SGR, Angie Zhang)
