Szybka przekładnia redukcyjna: funkcje, zalety i kluczowe kwestie dotyczące wyboru

W miarę jak branża dąży do wyższej wydajności, większej gęstości mocy i bardziej wymagających środowisk operacyjnych, rola szybka skrzynia biegów redukcyjna stawała się coraz bardziej krytyczna.

W SGR od ponad 15 lat specjalizujemy się w projektowaniu i produkcji wysokowydajnych, szybkoobrotowych przekładni redukcyjnych. Naszym rozwiązaniom można zaufać na rynkach światowych — od platform wiertniczych w Argentynie po turbiny wiatrowe w Niemczech i sprzęt górniczy w Australii.

W tym artykule omówiono podstawowe funkcje, zalety techniczne, kryteria wyboru i najlepsze praktyki w zakresie konserwacji szybkich przekładni redukcyjnych, opierając się na spostrzeżeniach wynikających z dwudziestoletniego doświadczenia inżynieryjnego firmy SGR.

Szybka przekładnia redukcyjna: funkcje i najważniejsze cechy

Szybkoobrotowa przekładnia redukcyjna została zaprojektowana tak, aby zmniejszać prędkość wejściową, jednocześnie znacznie zwiększając wyjściowy moment obrotowy, umożliwiając wydajną pracę ciężkich maszyn pod ekstremalnymi obciążeniami. W przeciwieństwie do standardowych skrzyń biegów, warianty o dużej prędkości są zoptymalizowane pod kątem zastosowań, w których wał wejściowy obraca się z dużą prędkością, ale muszą zapewniać stabilną, kontrolowaną moc wyjściową – często w niewielkich przestrzeniach. Kluczowe cechy funkcjonalne obejmują:

• Wysoka gęstość mocy: zapewnia maksymalny moment obrotowy przy minimalnej objętości.
• Dynamiczna obsługa obciążenia: wytrzymuje częste cykle start-stop i obciążenia udarowe.
• Stabilność termiczna: Utrzymanie wydajności przy długotrwałej pracy przy wysokich obrotach.

Przekładnie te są powszechnie stosowane w wiertnicach z napędem elektrycznym, układach silników hydraulicznych, napędach pochylenia/odchylenia turbin wiatrowych, gąsienicowych maszynach budowlanych, kombajnach rolniczych i przenośnikach górniczych – we wszystkich środowiskach, w których niezawodność pod obciążeniem nie podlega negocjacjom.

Szybka przekładnia redukcyjna SGR: podstawowe zalety techniczne

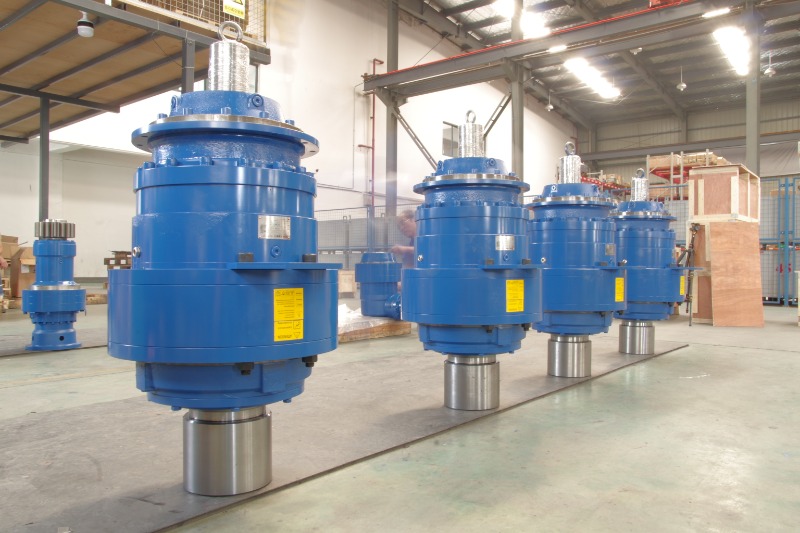

Seria N firmy SGR szybka skrzynia biegów redukcyjna wyróżnia się na rynku światowym dzięki solidnej konstrukcji i optymalizacji pod kątem konkretnego zastosowania:

• Zaawansowany materiał i obróbka: Przekładnie są wykonane ze stali stopowej 20CrMnTi, poddawane głębokiemu nawęglaniu, hartowaniu i precyzyjnemu szlifowaniu. Zapewnia to twardość powierzchni na poziomie 58–62 HRC, doskonałą odporność na zmęczenie i niskie zużycie – nawet przy ciągłej, ciężkiej pracy.
• Wieloplanetarny rozkład obciążenia: nasza architektura planetarna umożliwia 3–6 przekładniom planetarnym równomierne dzielenie momentu obrotowego, zmniejszając lokalne naprężenia i wydłużając żywotność. Taka konstrukcja obsługuje wyjściowe momenty obrotowe w zakresie od dziesiątek tysięcy do setek tysięcy Nm.
• Wysoka wydajność i niski poziom hałasu: Dzięki precyzyjnej modyfikacji profilu zębów i optymalizacji mikrogeometrii przekładnie SGR osiągają sprawność przekładni ≥96% przy poziomie hałasu krytycznym dla komfortu operatora i zgodności w warunkach miejskich lub wewnętrznych.
• Gotowość do pracy w ekstremalnych warunkach: Całkowicie uszczelnione obudowy, powłoki odporne na korozję i opcjonalne układy wymuszonego smarowania umożliwiają niezawodną pracę w środowiskach o dużym zapyleniu, wysokiej wilgotności, temperaturach ujemnych lub korozyjnych.
• Zgodność globalna: produkty SGR posiadają certyfikaty ISO 9001, DNV i Rosyjskiego Morskiego Rejestru Statków (RS) i są eksportowane do ponad 31 krajów w Europie, obu Amerykach, regionie Azji i Pacyfiku oraz na Bliskim Wschodzie.

Kluczowe kwestie dotyczące wyboru szybkich przekładni redukcyjnych

Wybór odpowiedniej, szybkiej przekładni redukcyjnej wymaga czegoś więcej niż tylko dopasowania specyfikacji momentu obrotowego i prędkości. Weź pod uwagę te krytyczne czynniki:

Rzeczywiste warunki pracy

Oceń cykl pracy, obciążenie szczytowe i ciągłe, temperaturę otoczenia i narażenie na zanieczyszczenia. Przekładnia przystosowana do pracy ciągłej w laboratorium może ulec awarii w zapylonej kopalni bez odpowiedniego uszczelnienia.

Czynniki usługowe

Zawsze stosuj odpowiedni współczynnik serwisowy (zwykle 1,2–2,0) w zależności od rodzaju obciążenia (równomierne, umiarkowane wstrząsy, silne uderzenia). Za mały rozmiar prowadzi do przedwczesnej awarii.

Zgodność prędkości wejściowej

Nie wszystkie skrzynie biegów niezawodnie radzą sobie z obrotami powyżej 3000 obr./min. Sprawdź maksymalną prędkość wejściową producenta – szczególnie w przypadku silników elektrycznych lub hydraulicznych bezpośrednio sprzężonych.

Montaż i integracja

Zapewnij zgodność z kołnierzami silnika (IEC/NEMA), interfejsami wyjściowymi (wał drążony, wał pełny, wielowypustowy) i ograniczeniami przestrzennymi. SGR oferuje konfiguracje modułowe umożliwiające bezproblemową integrację.

Certyfikaty i wsparcie

W przypadku zastosowań morskich, energetycznych lub krytycznych dla bezpieczeństwa należy sprawdzić odpowiednie certyfikaty (np. DNV, RS, ATEX). Oceń także wsparcie techniczne dostawcy i dostępność części zamiennych – szczególnie w przypadku projektów zagranicznych.

(4) Najlepsze praktyki w zakresie konserwacji zapewniające długoterminową niezawodność

Nawet najwyższej jakości skrzynia biegów wymaga odpowiedniej pielęgnacji. SGR zaleca następujący protokół konserwacji:

Zarządzanie smarowaniem

Stosuj wyłącznie wysokiej jakości syntetyczne oleje przekładniowe. Sprawdzaj poziom oleju co miesiąc; wymieniać olej po 500 godzinach (pierwszy rozruch), następnie co 3 000–5 000 godzin. Monitoruj pod kątem odbarwień, wnikania wody (mleczny wygląd) lub cząstek metalu.

Monitorowanie temperatury i wibracji

Temperatura łożyska nie powinna przekraczać 40°C powyżej temperatury otoczenia. Używaj termometrów na podczerwień lub zainstalowanych czujników. Nietypowe wibracje (>4,5 mm/s RMS) często sygnalizują niewspółosiowość, zużycie łożysk lub uszkodzenie przekładni.

Kontrola uszczelnienia i odpowietrznika

Czyść lub wymieniaj odpowietrzniki co 6 miesięcy, aby zapobiec wzrostowi ciśnienia i wnikaniu wilgoci. Sprawdź uszczelnienia wału pod kątem wycieków – zwłaszcza w środowisku wilgotnym lub na zewnątrz.

Przegląd okresowy

W przypadku zastosowań krytycznych, np. wierceń na morzu, należy zaplanować pełną kontrolę co 20 000 godzin pracy, obejmującą pomiar luzu przekładni, kontrolę luzów łożyskowych i testy integralności obudowy.

SGR zapewnia szczegółowe instrukcje konserwacji, szkolenia i zdalną pomoc diagnostyczną, aby pomóc klientom zmaksymalizować czas pracy.

Przejście w stronę wysokowydajnych i niezawodnych systemów przemysłowych sprawiło, że szybka przekładnia redukcyjna stała się elementem o znaczeniu krytycznym. W SGR łączymy dwudziestoletnią wiedzę mechaniczną, rygorystyczne standardy produkcyjne i globalne doświadczenie w aplikacjach, aby dostarczać przekładnie, które nie tylko spełniają specyfikacje, ale przekraczają oczekiwania w tej dziedzinie. Niezależnie od tego, czy projektujesz wiertnicę nowej generacji, czy modernizujesz system nachylenia farmy wiatrowej, bezpośrednia współpraca z kompetentnym producentem, takim jak SGR, zapewnia niższy całkowity koszt posiadania, szybsze dostosowywanie i długoterminową pewność operacyjną. (Autor, SGR, Angie Zhang)
