Jak wybrać przekładnię ślimakową: 3 czynniki poza ceną

A przekładnia ślimakowa jest szeroko stosowany w przemysłowych układach przekładni, które wymagają redukcji prędkości, konwersji momentu obrotowego i kompaktowego układu napędowego. Typowe zastosowania obejmują sprzęt morski, maszyny dźwigowe, systemy podnoszenia scenicznego, sprzęt do obróbki i zautomatyzowane linie produkcyjne.

Kupując A przekładnia ślimakowa jednak wielu kupujących popełnia błąd skupiając się wyłącznie na cenie początkowej. Może się wydawać, że tania skrzynia biegów oferuje lepszą wartość, ale problemy takie jak nadmierny hałas, przegrzanie, niewystarczająca nośność lub częsta konserwacja mogą zwiększyć całkowity koszt posiadania.

Jak więc wybrać właściwy przekładnia ślimakowa dla Twojego sprzętu?

Według SGR, producenta z ponad 10-letnim doświadczeniem w rozwoju i produkcji przekładni ślimakowych, kupujący powinni ocenić trzy kluczowe czynniki przed podjęciem decyzji o zakupie: materiały i procesy produkcyjne, rzeczywista wydajność operacyjna oraz możliwości techniczne producenta i obsługa posprzedażna.

01. Materiały i procesy produkcyjne

Materiały użyte w przekładni ślimakowej oraz procesy stosowane do produkcji jej elementów mają bezpośredni wpływ na odporność na zużycie, nośność, jakość przekładni i żywotność.

Chociaż dwie przekładnie ślimakowe mogą wyglądać podobnie zewnętrznie, ich wewnętrzne elementy i standardy produkcyjne mogą znacznie się różnić.

Materiał wału ślimakowego i obróbka cieplna

w przekładnia ślimakowa wał ślimakowy i koło ślimakowe tworzą rdzeń pary przekładni.

W wałach ślimakowych wysokiej jakości zwykle wykorzystuje się stal stopową 20CrMnTi, którą można nawęglać i hartować przed precyzyjnym szlifowaniem. Przy odpowiedniej kontroli nawęglanie i hartowanie tworzą twardą, odporną na zużycie powierzchnię, zachowując jednocześnie twardszy rdzeń.

Precyzyjne szlifowanie pomaga następnie poprawić jakość powierzchni zębów ślimaka i dokładność geometryczną, zapewniając gładsze zazębienie z kołem ślimakowym.

Procesy te są szczególnie ważne w zastosowaniach związanych z dużymi obciążeniami lub długimi okresami eksploatacji, gdzie warunki zużycia i kontaktu mogą z czasem wpływać na działanie skrzyni biegów.

Dla porównania, skrzynia biegów wyprodukowana z mniej odpowiednich materiałów lub nieodpowiedniej obróbki cieplnej może podlegać szybszemu zużyciu, zwiększonym luzom lub pogorszeniu wydajności przekładni.

Materiał koła ślimakowego

Równie ważny jest materiał koła ślimakowego.

Wysokowydajny brąz stopowy jest powszechnie stosowany w układach przekładni ślimakowych ze względu na korzystne właściwości tarcia i zużycia w połączeniu z odpowiednią powierzchnią ślimaka i systemem smarowania.

Ślimak i koło ślimakowe muszą współpracować jako dopasowana para przekładni. Dobór materiału, geometria zęba, wykończenie powierzchni, smarowanie i warunki pracy wpływają na działanie powierzchni stykowych.

Tańsze alternatywy mogą wykorzystywać różne materiały, aby zmniejszyć koszty produkcji. Jednakże zastąpienie materiału należy zawsze oceniać pod kątem rzeczywistego obciążenia, prędkości, smarowania i wymagań dotyczących żywotności przekładni.

Dlaczego dokładność produkcji ma znaczenie

Same dobre materiały nie gwarantują wysokiej jakości przekładni ślimakowej.

Dokładność produkcji wpływa również na kontakt zębów, hałas, wibracje, temperaturę i konsystencję przekładni.

Porównując dostawców, możesz zapytać o: materiał wału ślimakowego i obróbkę cieplną, materiał koła ślimakowego, procesy obróbki i szlifowania zębów, kontrolę styku przekładni i montażu, wymagania dotyczące smarowania oraz procedury kontroli jakości.

Celem nie jest po prostu znalezienie skrzyni biegów wykonanej z materiałów najwyższej jakości. Polega na znalezieniu systemu przekładniowego, którego materiały i procesy produkcyjne są odpowiednie dla zamierzonego zastosowania.

02. Rzeczywista wydajność operacyjna: wydajność, nośność i samoblokowanie

Drugim czynnikiem jest działanie przekładni ślimakowej w rzeczywistych warunkach pracy.

Na szczególną uwagę zasługują trzy cechy: wydajność przekładni, nośność i zachowanie samoblokujące.

Wydajność transmisji i temperatura robocza

Sprawność transmisji wpływa na ilość mocy wejściowej przekształcanej w użyteczną moc wyjściową oraz ilość energii traconej podczas pracy.

w worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Jednym z rozwiązań konstrukcyjnych zastosowanych w celu poprawy wydajności przekładni ślimakowej jest konstrukcja przekładni ślimakowej z podwójną osłoną.

W porównaniu z konwencjonalną parą cylindrycznych przekładni ślimakowych, konstrukcja z podwójną osłoną może zapewnić większą powierzchnię styku i zazębienie wielu zębów, jeśli jest odpowiednio zaprojektowana i wyprodukowana. Może to pomóc w rozłożeniu obciążenia i poprawie wydajności przekładni.

Podwójne przekładnie ślimakowe SGR wykorzystują tę technologię przekładni do obsługi wymagających zastosowań przemysłowych.

Oceniając wydajność skrzyni biegów, kupujący powinni wziąć pod uwagę zamierzone warunki pracy, a nie polegać wyłącznie na ogólnych wartościach wydajności. Należy również wziąć pod uwagę temperaturę roboczą, smarowanie, wymagania dotyczące pracy ciągłej i odprowadzanie ciepła.

Przekładnia pracująca w temperaturze nieodpowiedniej do swojego zastosowania może wymagać dalszej oceny jej obciążenia, przełożenia, smarowania, montażu lub warunków chłodzenia.

Nośność i wyjściowy moment obrotowy

Nośność jest kolejnym krytycznym czynnikiem wyboru.

Skrzynia biegów musi być w stanie wytrzymać wymagany ciągły moment obrotowy, a także odpowiednie obciążenia szczytowe i warunki pracy. Wybór modelu w oparciu wyłącznie o moc znamionową silnika może prowadzić do nieprawidłowej konfiguracji.

Przed wyborem A przekładnia ślimakowa , potwierdź wymagany wyjściowy moment obrotowy, moc wejściową i prędkość, przełożenie redukcji, obciążenia ciągłe i szczytowe, częstotliwość uruchamiania i zatrzymywania cyklu pracy, temperaturę otoczenia oraz warunki montażu i instalacji.

Do dużych zastosowań przemysłowych asortyment przekładni ślimakowych SGR obejmuje rozstawy osi od 100 do 710 mm i wyjściowy moment obrotowy do T2 ≤ 160 000 N·m, zgodnie z informacjami o produkcie firmy.

Specyfikacje te ilustrują zakres dostępnych rozwiązań w zakresie przekładni do dużych obciążeń, ale mimo to należy wybrać odpowiedni model zgodnie z rzeczywistymi wymaganiami eksploatacyjnymi.

W przypadku maszyn dźwigowych, sprzętu górniczego i innych wymagających zastosowań, dla niezawodnego działania niezbędny jest odpowiedni dobór wymiarów.

Samoblokowanie: ważna kwestia w przypadku zastosowań związanych z podnoszeniem

Samoblokowanie to kolejna cecha, którą niektórzy kupujący biorą pod uwagę przy wyborze przekładni ślimakowej.

W niektórych konfiguracjach przekładni ślimakowej mechanizm może wytrzymać jazdę do tyłu w określonych warunkach pracy. Może to być przydatne w zastosowaniach, w których obciążenie mogłoby w przeciwnym razie napędzać wał wyjściowy do tyłu.

Potencjalne zastosowania obejmują systemy podnoszenia scen, maszyny podnoszące i inne mechanizmy, w których należy kontrolować ruch wsteczny.

Jednak nie każda przekładnia ślimakowa jest niezawodnie samoblokująca. Zachowanie samoblokujące zależy od czynników obejmujących kąt przystawienia, warunki tarcia, smarowanie, materiały, zużycie i rzeczywisty stan pracy.

Nie należy zakładać, że skrzynia biegów zapewnia funkcję bezpiecznego trzymania tylko dlatego, że wykorzystuje przekładnię ślimakową.

W przypadku zastosowań związanych z podnoszeniem lub zawieszaniem ładunków kupujący powinni potwierdzić wymagania techniczne producenta i określić, czy projekt systemu i obowiązujące normy wymagają niezależnego hamulca lub innego urządzenia zabezpieczającego.

Prawidłowym podejściem jest ocena samoblokowania jako części kompletnego układu przeniesienia napędu i bezpieczeństwa.

03. Doświadczenie producenta i obsługa posprzedażna

Zakup skrzyni biegów nie powinien kończyć się w momencie dostarczenia produktu.

W przypadku producentów sprzętu przemysłowego i zespołów konserwacyjnych doświadczenie dostawcy, wsparcie techniczne, dostępność części zamiennych i czas reakcji mogą mieć wpływ na ogólną niezawodność sprzętu.

Nawet jeśli dwa produkty mają podobne specyfikacje i materiały, różnice w doświadczeniu projektowym, kontroli produkcji, montażu i wiedzy na temat zastosowań mogą prowadzić do różnych wyników operacyjnych.

Doświadczenie techniczne i rozwój produktu

Doświadczony producent skrzyń biegów może pomóc klientom ocenić wymagania operacyjne i określić odpowiednią konfigurację przekładni.

Na przykład wybór przekładni ślimakowej może wymagać uwzględnienia: wymaganego przełożenia redukcyjnego, wyjściowego momentu obrotowego, wejściowej prędkości i mocy, wymiarów montażowych, konfiguracji wału i kołnierza, warunków pracy ciągłej, smarowania i temperatury oraz wymagań dotyczących samoblokowania.

W przypadku projektów OEM możliwość dostosowania konfiguracji przekładni do konstrukcji maszyny może być równie ważna, jak standardowe specyfikacje produktu.

Części zamienne i pomoc techniczna

Obsługa posprzedażna jest szczególnie ważna, gdy skrzynia biegów jest zintegrowana z linią produkcyjną lub maszyną o dużej wytrzymałości.

Jeśli skrzynia biegów wymaga rozwiązywania problemów, konserwacji lub wymiany, opóźniona pomoc techniczna lub niedostępne części zamienne mogą wydłużyć przestoje sprzętu.

Oceniając dostawców, zastanów się, czy mogą zapewnić konsultacje techniczne i wybór produktów, wskazówki dotyczące instalacji, pomoc w rozwiązywaniu problemów, pomoc w zakresie części zamiennych, szybką komunikację po dostawie.

Rzetelny dostawca powinien być w stanie wspierać klienta poza pierwotną transakcją.

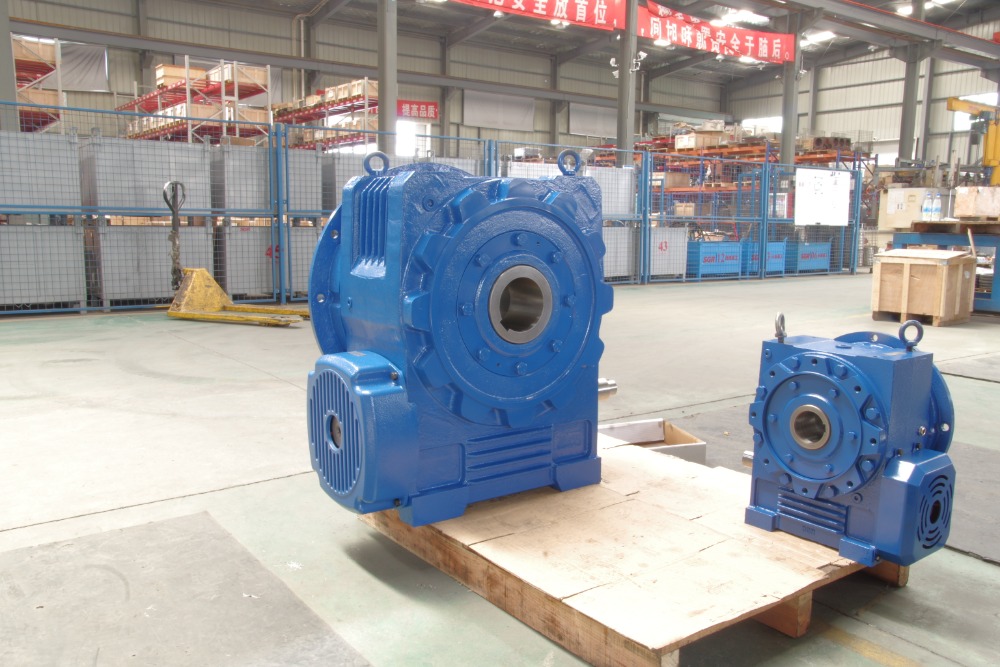

04. Dlaczego warto wybrać dwukołowe przekładnie ślimakowe SGR?

SGR ma ponad 10-letnie doświadczenie w rozwoju i produkcji przekładni ślimakowych. Technologia podwójnej przekładni ślimakowej koncentruje się na projektowaniu, produkcji, montażu i kontroli pary przekładni ślimakowej i koła ślimakowego.

Konstrukcja z podwójną osłoną zapewnia większą powierzchnię styku pomiędzy ślimakiem i kołem ślimakowym niż w przypadku konwencjonalnego cylindrycznego układu przekładni ślimakowej. Przy odpowiedniej geometrii i dokładności produkcyjnej może to zapewnić bardziej rozłożone obciążenie zębów i lepszą wydajność przekładni.

SGR prowadziła także systematyczną pracę z odpowiednimi uniwersytetami w zakresie projektowania przekładni ślimakowych, procesów produkcyjnych, montażu produkcyjnego i metod kontroli.

Klientom poszukującym rozwiązań w zakresie przemysłowych przekładni ślimakowych SGR zapewnia pomoc techniczną, która pomaga ocenić wymagania aplikacji i wybrać odpowiednią konfigurację. （Autor: SGR, Angie Zhang）
