Jak wybrać przekładnie planetarne do maszyn przemysłowych, robotyki, systemów motoryzacyjnych i zastosowań wymagających wysokiego momentu obrotowego

Maszyny przemysłowe, robotyka i systemy samochodowe opierają się na komponentach, które mogą przenosić wysoki moment obrotowy na niewielkiej powierzchni, a niewiele zespołów mechanicznych robi to tak skutecznie, jak przekładnia planetarna . W tym przewodniku omówiono działanie tych systemów przekładni, dostępne typy i wagę przy wyborze jednego do wymagającego zastosowania.

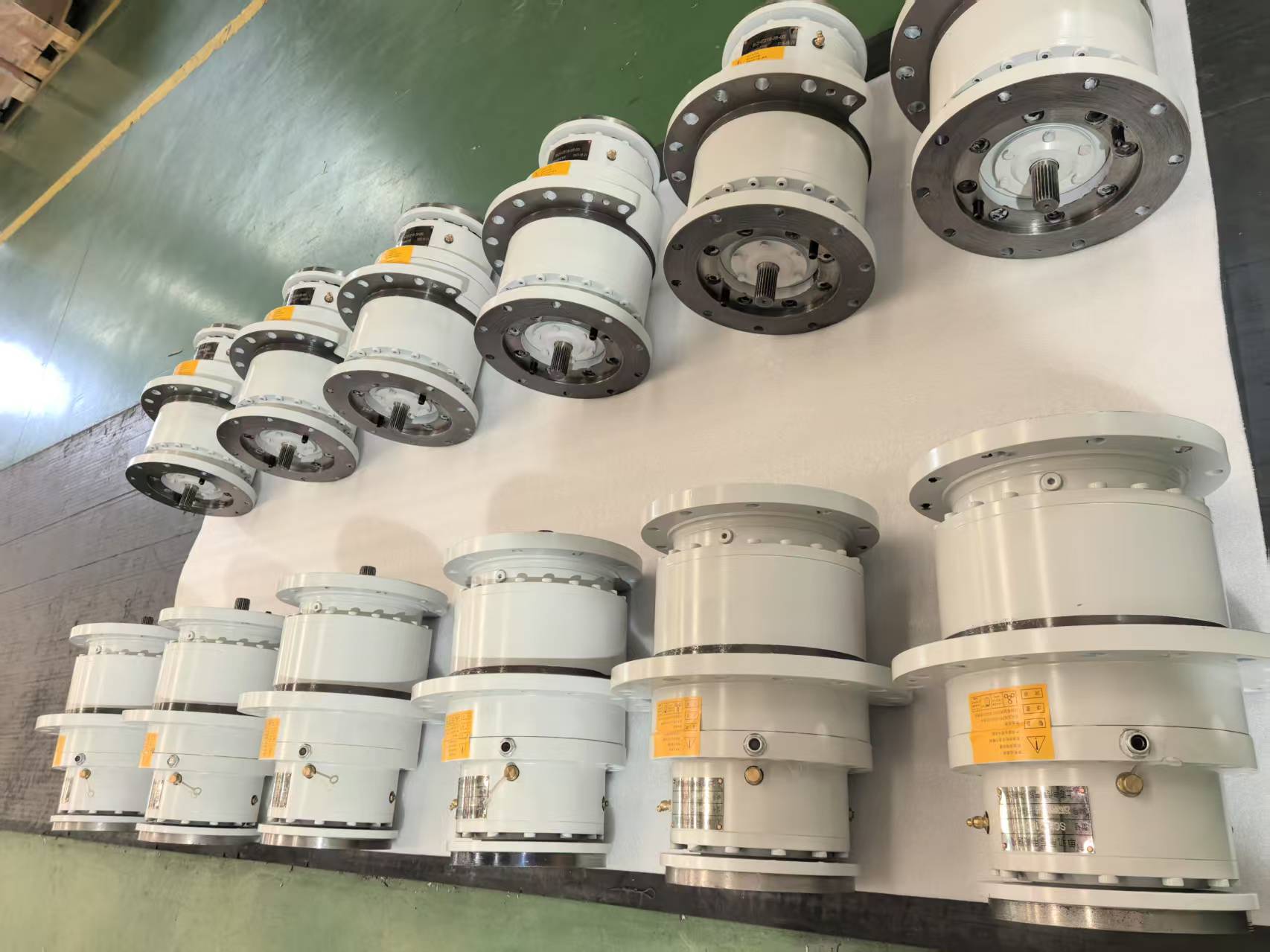

Co to jest przekładnia planetarna i jak działa przekładnia planetarna?

Przekładnia planetarna, zwana także przekładnią planetarną, to mechanizm redukcji lub zwiększania biegów zbudowany wokół trzech podstawowych elementów: centralnego koła słonecznego, zestawu kół planetarnych krążących wokół niego oraz zewnętrznego koła koronowego z wewnętrznymi zębami, z którymi zazębiają się koła planetarne. Przekładnie planetarne są utrzymywane na miejscu za pomocą obrotowego nośnika i w zależności od tego, który element jest nieruchomy, który jest napędzany i który stanowi moc wyjściową, zespół może zapewnić szeroki zakres przełożeń redukcyjnych w bardzo kompaktowej obudowie.

Struktura układu przekładni planetarnej nadaje temu projektowi charakterystyczne cechy. Ponieważ wiele przekładni planetarnych dzieli jednocześnie przenoszone obciążenie, a nie pojedyncza para kół zębatych przenoszących cały moment obrotowy, jak w prostym układzie przekładniowym, obciążenie jest rozłożone na kilka punktów styku jednocześnie. Ten układ kół koronowych koła słonecznego i planetarnego ma kluczowe znaczenie dla tego, jak systemy skrzyń biegów z przenoszeniem momentu obrotowego osiągają wysoką wydajność bez konieczności stosowania proporcjonalnie dużej obudowy. Rezultatem jest kompaktowy mechanizm redukcji biegów, który pasuje do zastosowań, w których przestrzeń jest ograniczona, ale wymagania dotyczące momentu obrotowego są wysokie.

Jakie są główne typy przekładni planetarnych?

Przekładnie planetarne są klasyfikowane przede wszystkim według liczby stopni redukcji, orientacji wałów i poziomu precyzji wymaganego dla danego zastosowania.

Jednostopniowa przekładnia planetarna

Jednostopniowa przekładnia planetarna wykorzystuje jeden zestaw kół słonecznych, planetarnych i koronowych, aby osiągnąć umiarkowany stopień redukcji. Ta konfiguracja jest zwarta i wydajna i jest zwykle wybierana, gdy wymagane przełożenie mieści się w zakresie, jaki praktycznie może zapewnić pojedynczy zestaw biegów.

Wielostopniowa przekładnia planetarna

Wielostopniowa przekładnia planetarna łączy dwa lub więcej zestawów przekładni planetarnych szeregowo, przy czym moc wyjściowa jednego stopnia napędza wejście następnego. Pozwala to na znacznie wyższe ogólne współczynniki redukcji niż w przypadku projektu jednostopniowego, chociaż zwiększa długość i dodatkowy luz na każdym dodanym etapie.

Wbudowany reduktor planetarny

Wbudowany reduktor planetarny utrzymuje wały wejściowy i wyjściowy na tej samej osi, co upraszcza łączenie z silnikami i urządzeniami napędzanymi i jest jedną z najczęstszych konfiguracji w automatyce przemysłowej.

Przekładnia planetarna kątowa

Przekładnia planetarna kątowa zawiera stopień przekładni stożkowej lub hipoidalnej do zmiany kierunku przenoszenia mocy o dziewięćdziesiąt stopni, co jest przydatne, gdy ograniczenia przestrzenne lub wymagania dotyczące układu nie pozwalają na układ rzędowy.

Precyzyjna przekładnia planetarna

Precyzyjna przekładnia planetarna jest produkowana z zachowaniem węższych tolerancji, szczególnie w celu zminimalizowania luzów i błędów pozycjonowania, dzięki czemu nadaje się do zastosowań związanych ze sterowaniem ruchem i robotyką, gdzie dokładność jest tak samo ważna jak zdolność przenoszenia momentu obrotowego.

Gdzie powszechnie stosuje się przekładnie planetarne?

Przekładnie planetarne pojawiają się w wielu gałęziach przemysłu wszędzie tam, gdzie wymagane jest połączenie wysokiego momentu obrotowego, kompaktowych rozmiarów i niezawodnego przenoszenia mocy.

Zastosowanie maszyn automatyki przemysłowej przekładnie planetarne szeroko w osiach napędzanych serwo, stołach indeksujących i sprzęcie pakującym, gdzie niezbędna jest precyzyjna kontrola ruchu i powtarzalne pozycjonowanie. Systemy napędowe robotyki zależą od przekładni planetarnych do uruchamiania przegubów, ponieważ ramiona robota wymagają dużej gęstości momentu obrotowego w małej obudowie, aby całe ramię było lekkie i responsywne. Zastosowania przekładni w systemach przenośników taśmowych preferują konstrukcje planetarne, gdy kompaktowa jednostka napędowa musi wytrzymać zmienne obciążenia przez długie godziny pracy. Samochodowe układy skrzyń biegów wykorzystują zestawy przekładni planetarnych w automatycznych skrzyniach biegów, aby uzyskać wiele przełożeń bez dużej liczby oddzielnych par przekładni. Jednostki napędowe maszyn budowlanych, w tym koparek i dźwigów, wykorzystują planetarne przekładnie główne, które zapewniają wysoki moment obrotowy niezbędny do podnoszenia ciężkich przedmiotów i przemieszczania się w kompaktowych obudowach montowanych bezpośrednio przy kole lub gąsienicy.

Jakie właściwości użytkowe powinna zapewniać przekładnia planetarna?

Dobrze zaprojektowana przekładnia planetarna musi równoważyć moment obrotowy, precyzję i wydajność mechaniczną, w zależności od najbardziej wymagających zastosowań.

Wydajność przekładni o dużej gęstości momentu obrotowego wynika bezpośrednio z podziału obciążenia układu planetarnego, w którym wiele zazębień przekładni pracuje równolegle, a nie jedna para przenosząca pełne obciążenie. Precyzyjna konstrukcja przekładni o niskim luzie ma największe znaczenie w zastosowaniach związanych ze sterowaniem ruchem, gdzie każdy luz obrotowy pomiędzy wejściem a wyjściem przekłada się bezpośrednio na błąd pozycjonowania. Na wysoką sprawność przenoszenia mocy wpływa jakość zębów przekładni, smarowanie i dobór łożysk, ponieważ każdy dodatkowy stopień lub punkt zazębienia powoduje pewne straty mechaniczne. Płynne działanie układu przekładni obrotowej, co oznacza minimalne wibracje i stałą prędkość wyjściową, zależy od precyzji wykonania i prawidłowego ustawienia słońca, planety i kół zębatych koronowych.

Jak produkowana jest przekładnia planetarna?

Produkcja przekładni planetarnej obejmuje sekwencję precyzyjnych etapów obróbki, obróbki cieplnej i montażu, których celem jest osiągnięcie wąskich tolerancji wszystkich elementów przekładni.

Każdy z tych etapów ma wpływ na ostateczną wydajność skrzyni biegów, a pominięcie lub przyspieszenie dowolnego etapu, szczególnie obróbki cieplnej lub kalibracji zbieżności, zwykle objawia się później jako przedwczesne zużycie lub nadmierny luz podczas pracy.

Jak przekładnia planetarna wypada w porównaniu z innymi typami skrzyń biegów?

Przekładnie planetarne to jedno z kilku podejść do redukcji przełożeń, a porównanie ich z alternatywnymi konstrukcjami pomaga wyjaśnić, kiedy konfiguracja planetarna jest lepszym wyborem.

Porównanie przekładni planetarnej i ślimakowej zazwyczaj sprowadza się do gęstości momentu obrotowego i wydajności w porównaniu z możliwością samoblokowania. Przekładnie ślimakowe zapewniają silne działanie samoblokujące kosztem niższej wydajności, ponieważ styk ślizgowy między ślimakiem a kołem generuje większe tarcie niż styk toczny w zestawie przekładni planetarnej. Porównanie przekładni planetarnej i walcowej jest nieco inne, ponieważ przekładnie walcowe mogą również osiągnąć wysoką sprawność, ale konstrukcje planetarne zazwyczaj oferują mniejszą powierzchnię przy równoważnym momencie obrotowym ze względu na układ kół zębatych z podziałem obciążenia.

Porównanie reduktorów w tych systemach ostatecznie zależy od priorytetu zastosowania. Porównanie gęstości momentu obrotowego faworyzuje konstrukcje planetarne w instalacjach o ograniczonej przestrzeni, takich jak przeguby robotyczne lub napędy w kołach, podczas gdy przekładnie ślimakowe i walcowe pozostają powszechne w zastosowaniach, w których koszt, prostota lub zachowanie samoblokujące przewyższają korzyści płynące z kompaktowego układu planetarnego.

Jakie są typowe problemy lub ograniczenia przekładni planetarnych?

Przekładnie planetarne są wytrzymałe mechanicznie, ale nie są odporne na zużycie i problemy operacyjne, szczególnie w wymagających cyklach pracy.

Problemy ze skrzynią biegów związane ze zużyciem łożysk rozwijają się z biegiem czasu, gdy łożyska przekładni planetarnej lub rolki igiełkowe poddawane są powtarzającym się cyklicznym obciążeniom, a zużycie to może ostatecznie zwiększyć luz i zmniejszyć dokładność pozycjonowania. Awarie smarowania Problemy z przekładnią są częstą przyczyną przedwczesnego zużycia, ponieważ nieodpowiedni lub zdegradowany smar zwiększa tarcie i ciepło w punktach zazębienia przekładni i powierzchniach łożysk. Objawy hałasu i wibracji w skrzyni biegów często wskazują na rozwijające się problemy, takie jak zużycie zębów przekładni, uszkodzenie łożysk lub awaria smarowania, a monitorowanie tych objawów może pomóc w wykryciu problemów przed wystąpieniem awarii. Niewspółosiowość przekładni planetarnych, czy to wynikająca z błędu montażu, czy ugięcia wału pod obciążeniem, może powodować nierówny rozkład obciążenia na przekładniach planetarnych i przyspieszać zużycie określonych zębów. Sytuacje uszkodzenia przekładni spowodowane przeciążeniem mają miejsce, gdy wymagany moment obrotowy przekracza znamionową pojemność jednostki, co może w poważnych przypadkach prowadzić do złamania zębów, uszkodzenia łożyska lub deformacji nośnika.

Jak wybrać odpowiednią przekładnię planetarną?

Wybór odpowiedniej przekładni planetarnej wymaga dopasowania kilku parametrów technicznych do konkretnych wymagań aplikacji, a nie wyboru wyłącznie na podstawie rozmiaru lub kosztu.

Metodyczny proces selekcji zazwyczaj rozpoczyna się od zdefiniowania wymaganego wyjściowego momentu obrotowego i prędkości, następnie zawężenia opcji przełożeń i na koniec potwierdzenia, że ​​konfiguracja montażowa i parametry środowiskowe odpowiadają instalacji. Pominięcie któregokolwiek z tych kroków zwiększa ryzyko wyboru skrzyni biegów, która jest niedowymiarowana do obciążeń szczytowych lub niedopasowana do zakresu prędkości obrotowej silnika napędowego.

Jaki jest przyszły trend w technologii przekładni planetarnych?

Technologia przekładni planetarnych stale ewoluuje wraz z szerszymi trendami w automatyce, produkcji precyzyjnej i inżynierii materiałowej.

Kompaktowe napędy automatyki w coraz większym stopniu integrują silnik, skrzynię biegów i elektronikę sterującą w jednej obudowie, zmniejszając złożoność instalacji przy jednoczesnym zachowaniu zalet gęstości momentu obrotowego charakterystycznych dla konstrukcji planetarnych. Inteligentne systemy monitorowania stanu przekładni wykorzystują wbudowane czujniki do śledzenia wibracji, temperatury i stanu smarowania, umożliwiając zespołom konserwacyjnym identyfikację rozwijających się problemów, zanim spowodują nieplanowane przestoje. Projektowanie przekładni o niskim poziomie hałasu staje się coraz większym priorytetem w miarę przenoszenia zautomatyzowanych urządzeń do środowisk współdzielonych z pracownikami, co powoduje udoskonalenie konstrukcji profili zębów i precyzji produkcji. Zaawansowana inżynieria materiałowa przekładni, w tym ulepszony dobór stopów i obróbka powierzchni, wydłuża żywotność przekładni i umożliwia wyższy moment obrotowy w tej samej obudowie fizycznej. Łącznie te osiągnięcia wskazują na przekładnie planetarne, które są bardziej inteligentne, bardziej kompaktowe i lepiej dostosowane do wymagań nowoczesnych systemów zautomatyzowanych.

Często zadawane pytania

Co to jest przekładnia planetarna?

Przekładnia planetarna to mechanizm redukcji biegów zbudowany wokół centralnego koła słonecznego, krążących wokół przekładni planetarnych i zewnętrznego koła zębatego, zaprojektowany do przenoszenia wysokiego momentu obrotowego w zwartej obudowie.

Do czego służy przekładnia planetarna?

Przekładnia planetarna służy do zmniejszania prędkości i zwiększania momentu obrotowego między silnikiem a napędzanym sprzętem, powszechnie w robotyce, automatyce przemysłowej, przekładniach samochodowych i ciężkich maszynach.

Jak działa przekładnia planetarna?

System przekładni planetarnej działa w ten sposób, że przekładnie planetarne zazębiają się jednocześnie z centralnym kołem słonecznym i zewnętrznym kołem koronowym, przy czym wspornik, koło słoneczne lub koło koronowe służą jako element wejściowy, wyjściowy lub stały, w zależności od konfiguracji.

Jakie są zalety przekładni planetarnej?

Zalety przekładni planetarnej obejmują wysoką gęstość momentu obrotowego, niewielkie rozmiary w stosunku do przenoszenia momentu obrotowego, współosiowe ustawienie wałów i podział obciążenia na wiele zazębień przekładni.

Przekładnia planetarna czy ślimakowa, która jest lepsza?

Żadne z nich nie jest uniwersalnie lepsze, ponieważ przekładnie planetarne zazwyczaj oferują wyższą wydajność i gęstość momentu obrotowego, podczas gdy przekładnie ślimakowe zapewniają działanie samoblokujące, które jest przydatne w określonych zastosowaniach trzymania.

Jak długo wytrzymuje przekładnia planetarna?

Żywotność przekładni planetarnej zależy od czynników, takich jak warunki obciążenia, konserwacja smarowania i wyosiowanie, przy czym właściwie konserwowane jednostki zazwyczaj zapewniają długą żywotność w warunkach znamionowych.
