Reduktory sprzętu planetarnego: Projektowanie, zastosowania i przewodnik po selekcji

Jak się dzieje Reduktor sprzętu planetarnego Praca?

Reduktory sprzętu planetarnego, znane również jako Epicyclic Gear Systems, składają się z trzech głównych komponentów: sprzętu przeciwsłonecznego, biegów planet i biegu pierścieniowego. Słoneczny bieg siedzi na środku, podczas gdy wiele biegów planety obraca się wokół niego, wszystkie zamknięte w biegu pierścieniowym. Ten kompaktowy układ zapewnia kilka zalet w stosunku do tradycyjnych systemów przekładni.

• Przekładnia słoneczna służy jako wejście, zwykle podłączone do wału silnika
• Planet Gears Mesh jednocześnie z biegami słonecznymi i pierścieniowymi
• Przewoźnik, który trzyma biegły planetowe, działa jak wyjście
• Przekładnia pierścieniowa można naprawić, służyć jako wejście lub wyjście w zależności od konfiguracji

W porównaniu do równoległych reduktorów przekładni wału, Reduktory sprzętu planetarnego Oferuj wyższą gęstość momentu obrotowego, lepszy rozkład obciążenia i bardziej kompaktowe wymiary. Obciążenie jest udostępniane między wieloma biegami planet, co pozwala na większą pojemność momentu obrotowego w mniejszym opakowaniu.

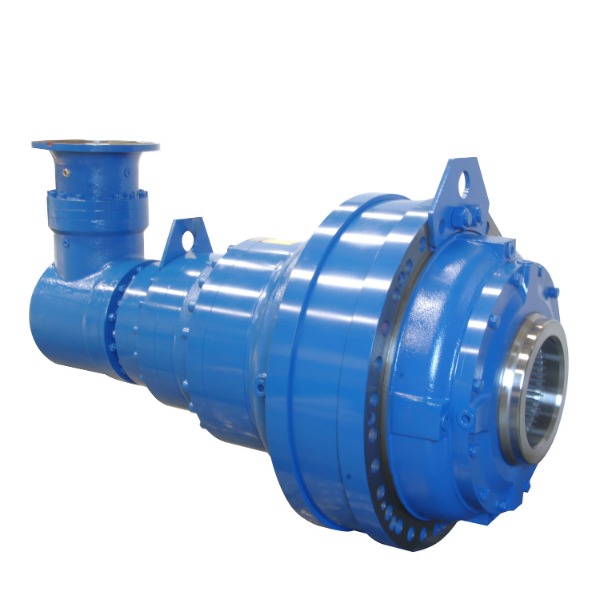

Kołnierz wejściowy kąt prosty mocny moment obrotowy Planetary Gearbox z silnikiem

Zalety planetarnych systemów biegów

Unikalna architektura systemów sprzętu planetarnego zapewnia kilka korzyści wydajności:

• Gęstość wysokiego momentu obrotowego: Wiele biegów planetowych dzieli obciążenie, umożliwiając większy moment obrotowy w mniejszej przestrzeni
• Kompaktowy projekt: Koncentryczne układ powoduje mniejszy ślad
• Wysoka wydajność: Zazwyczaj 95-98% na etap z powodu podziału mocy
• Doskonała sztywność: Wiele punktów kontaktowych zapewnia sztywność
• Niska wibracja: Zrównoważone siły zmniejszają wibracje i hałas

Wybór prawicy Planetarne wskaźnik skrzyni biegów dla Twojej aplikacji

Wybór właściwego wskaźnika przekładni ma kluczowe znaczenie dla optymalnej wydajności. Stosunek określa związek między prędkością wejściową a momentem wyjściowym. Wspólne współczynniki wahają się od 3: 1 do 100: 1 dla jednoetapowych projektów, z jednostkami wieloetapowymi oferującymi współczynniki do 10 000: 1.

Czynniki wpływające na selekcję współczynnika

Kilka rozważań wpływa na ideał Planetarne wskaźnik skrzyni biegów Do aplikacji:

• Wymagana prędkość wyjściowa i moment obrotowy
• Dostępna moc wejściowa i prędkość
• Wymagania dotyczące reakcji dynamicznej
• Cele wydajności
• Ograniczenia przestrzeni fizyczne

Tabela porównania stosunku

Wskazówki dotyczące konserwacji Reduktor sprzętu planetarnegos w zastosowaniach przemysłowych

Właściwa konserwacja znacznie rozszerza żywotność usług Reduktory sprzętu planetarnego in industrial applications . Systemy te często działają w wymagających warunkach, co czyni regularną opiekę.

Rutynowe procedury konserwacji

Kompleksowy program konserwacji powinien obejmować:

• Regularne kontrole smarowania i zmiany
• Monitorowanie wibracji
• Inspekcje termiczne
• Weryfikacja momentu obrotowego śruby
• Kontrole integralności pieczęci

Wspólne tryby awarii i zapobieganie

Zrozumienie typowych mechanizmów awarii pomaga zapobiegać przestojom:

Porównanie Reduktor sprzętu planetarnego vs. harmoniczny Technologie

Wybierając systemy precyzyjnych redukcji, inżynierowie często porównują Reduktor sprzętu planetarnego vs. harmoniczny Rozwiązania. Każda technologia ma wyraźne cechy dostosowane do różnych zastosowań.

Porównanie wydajności

Kluczowe różnice między dwiema technologiami:

• Reakcja: Napędy harmoniczne oferują prawie zerową luz, podczas gdy systemy planetarne zwykle mają 1-10 MIN
• Sztywność: Planetarne koła zębate zapewniają wyższą sztywność skrętną
• Efektywność: Systemy planetarne są ogólnie bardziej wydajne (95–98% vs 80-90%)
• Rozmiar: Napędy harmoniczne mogą być bardziej zwarte dla równoważnych wskaźników

Przydatność aplikacji

Zrozumienie Reakcja w systemach biegów planetarnych

Reakcja w systemach biegów planetarnych odnosi się do niewielkiego ruchu między zębami zębatym siatkowym, gdy zmienia się kierunek. Podczas gdy pewne reakcje są nieuniknione, nadmierne ilości mogą powodować błędy pozycjonowania i wibracje.

Przyczyny luzu

Kilka czynników przyczynia się do luzu systemowego:

• Tolerancje produkcyjne
• Przejście zębów
• Przerwanie noszące
• Zmiany montażu
• Nosić w czasie

Minimalizowanie luzu w precyzyjnych aplikacjach

Techniki zmniejszania luzu obejmują:

Wybór Wysoka precyzyjna skrzynia biegów planetarnych dla robotyki

Zastosowania robotyczne Wysoka precyzyjna skrzynia biegów planetarnych To łączą dokładność, sztywność i zwarte wymiary. Systemy te muszą często obsługiwać obciążenia dynamiczne przy jednoczesnym utrzymaniu powtarzalności pozycji.

Kluczowe kryteria wyboru robotyki

Ważne względy przy określaniu skrzyni biegów dla aplikacji robotycznych:

• Sztywność skrętna
• Specyfikacje luzu
• Wydajność przy prędkościach pracy
• Waga i bezwładność
• Uszczelnienie środowiskowe

Wymagania dotyczące wydajności według typu robota
