Profesjonalny przewodnik doboru reduktorów planetarnych: architektura techniczna, porównanie wydajności i zastosowania przemysłowe

Spędziwszy ponad dziesięć lat pracując nad projektami reduktorów planetarnych w SGR, zaobserwowałem, że klienci z szerokiego spektrum branż – od automatyki przemysłowej po ogólną inżynierię mechaniczną – konsekwentnie zadają konkretne pytanie: Jak profesjonalnie wybrać reduktor planetarny ?

To doskonałe pytanie. Wybór reduktora ma bezpośredni wpływ na wydajność, wydajność, niezawodność, żywotność, a nawet bezpieczeństwo całego układu mechanicznego. Nieprawidłowy lub niedopasowany dobór reduktora może w najlepszym przypadku prowadzić do niestabilnej pracy sprzętu, zwiększonego zużycia energii i częstej konserwacji.

W najgorszym przypadku może to spowodować awarię przekładni, przestoje w produkcji, zdarzenia związane z bezpieczeństwem i znaczne straty ekonomiczne. W tym artykule, opierając się na ponad dziesięcioletnim doświadczeniu w terenie i wsparciu technicznym, przedstawię uporządkowane, profesjonalne podejście do wyboru przekładni planetarnych – od podstawowych zasad po zastosowania w świecie rzeczywistym.

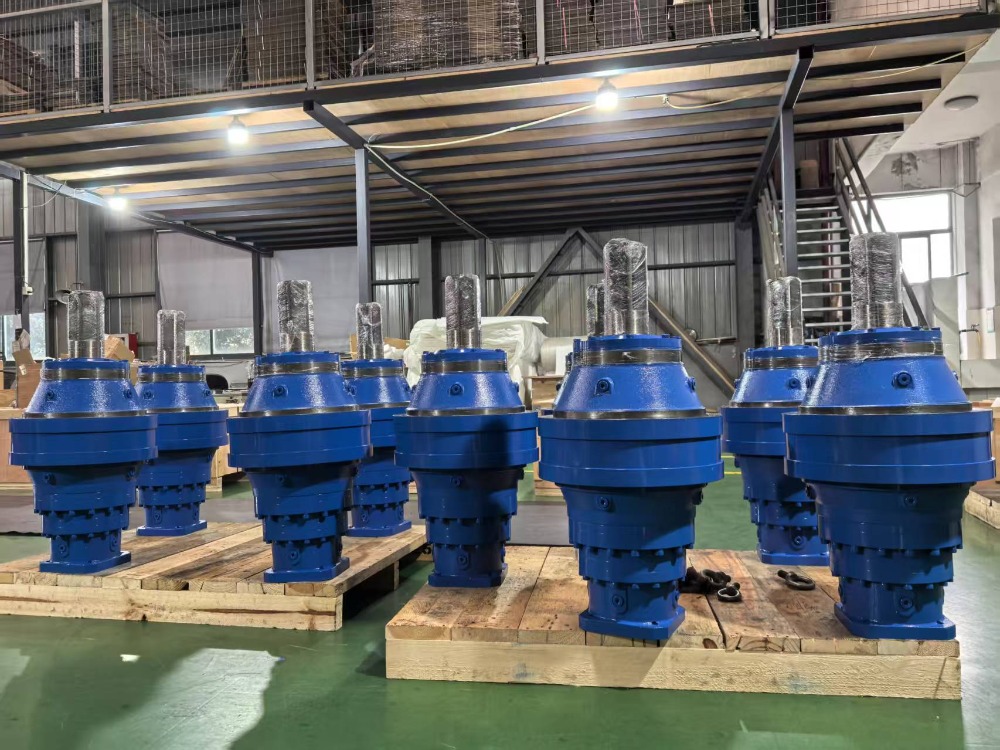

Wprowadzenie do technologii reduktorów przekładni planetarnej

Przekładnia planetarna wywodzi swoją nazwę ze względu na jej strukturalne podobieństwo do Układu Słonecznego: centralne koło słoneczne, wiele przekładni planetarnych zamontowanych na obrotowym wsporniku oraz zewnętrzne koło koronowe, które zazębia się ze wszystkimi planetami jednocześnie. Ta współosiowa konstrukcja z wieloma oczkami umożliwia rozłożenie momentu obrotowego na kilka punktów styku, co zapewnia wyjątkową zdolność podziału obciążenia.

Kluczowe zalety to:

• Wysoka gęstość momentu obrotowego: zapewnia wysoki wyjściowy moment obrotowy w kompaktowej obudowie.
• Niski luz: krytyczny w przypadku precyzyjnego pozycjonowania (np. robotyka, CNC).
• Wysoka sztywność skrętna: Minimalizuje ugięcie pod obciążeniem.
• Płynna i cicha praca: dzięki zrównoważonemu rozkładowi siły.
• Wysoka wydajność: zazwyczaj 95–98%, co pozwala ograniczyć straty energii.

Niewoczesne reduktory planetarne są dostępne w konfiguracjach jedno, dwu lub trzystopniowych, ze współczynnikami redukcji w zakresie od 3:1 do ponad 500:1. Są szeroko stosowane w układach serwo, maszynach mobilnych, przenośnikach i zastosowaniach związanych z energią odnawialną, gdzie liczy się niezawodność, precyzja i ograniczenia przestrzenne.

Reduktory przekładni planetarnej a inne reduktory: analiza wydajności technicznej

Nie wszystkie reduktory są sobie równe. Wybór odpowiedniego typu zależy od priorytetów aplikacji.

Poniżej znajduje się przegląd porównawczy:

Na wynos: Reduktory planetarne zapewniają najlepszą równowagę pomiędzy wydajnością, zwartością, precyzją i trwałością w większości zastosowań przemysłowych — co czyni je idealnym rozwiązaniem dla systemów napędzanych serwonapędem i systemów dynamicznych.

Specyfikacje krytyczne i kryteria wyboru

Wybór odpowiedniego reduktora planetarnego wymaga systematycznej oceny zarówno wymagań eksploatacyjnych, jak i parametrów technicznych:

a) Wymagania dotyczące obciążenia i momentu obrotowego

• Oblicz ciągły moment obrotowy i szczytowy moment obrotowy (przyspieszenie/rozruch).
• Zastosuj współczynnik bezpieczeństwa (zwykle 1,5–2,0 dla obciążeń dynamicznych lub udarowych).

b) Stopień redukcji

• Jednostopniowy: 3–10:1; Dwustopniowy: 15–100:1; Trzystopniowy: do 500:1.

c) Luz i stopień precyzji

• Standard (≤15 arcmin): Przenośniki, mieszalniki, maszyny ogólne.
• Precyzja (≤5 arcmin, do 1 arcmin): Robotyka, urządzenia medyczne, sprzęt półprzewodnikowy.

d) Montaż i integracja

• Opcje: mocowanie kołnierzowe, wał drążony, wejście/wyjście wału lub bezpośrednie sprzęgło silnika (IEC B5/B14).
• Konstrukcje wałów drążonych ułatwiają integrację z wałami napędzanymi (np. rolkami przenośnikowymi).

e) Warunki środowiskowe

• Stopień ochrony IP: IP65/IP66 dla środowisk zewnętrznych, wilgotnych lub zakurzonych.
• Smarowanie: Smar dożywotni do lekkich zastosowań; kąpiel olejowa lub smarowanie wymuszone przy ciągłych dużych obciążeniach.
• Materiał: Obudowy ze stali nierdzewnej lub powlekane do zastosowań w środowiskach korozyjnych (spożywczych, morskich, chemicznych).

f) Dodatkowe funkcje

• Niezbędne mogą być zintegrowane hamulce (dla osi pionowych), enkodery, ograniczniki momentu obrotowego lub mechanizmy zapobiegające luzom.
• Zawsze sprawdzaj zgodność z marką silnika i sprawdź parametry cyklu pracy producenta, aby uniknąć przeciążenia termicznego.

Zaawansowane zastosowania we współczesnym przemyśle

Reduktory planetarne umożliwiają innowacje w różnych sektorach:

• Automatyka przemysłowa: Zasilanie 6-osiowych przegubów robotów i systemów pick-and-place delta, gdzie wymagana jest powtarzalność <0,1 mm.
• Energia odnawialna: napędzanie trackerów słonecznych o 25-letniej żywotności i obsługiwanie zmiennych obciążeń wiatrem w turbinach średniej wielkości.
• Maszyny mobilne: stosowane w napędach obrotu koparek i jednostkach trakcyjnych AGV w celu zapewnienia wysokiej tolerancji na obciążenia udarowe.
• Transport materiałów: Przenośniki taśmowe i zautomatyzowane systemy magazynowania charakteryzują się wysoką wydajnością i kompaktową konstrukcją.
• Statki morskie i ekologiczne: od łodzi turystycznych po statki do czyszczenia rzek, napędy planetarne zapewniają cichy i niezawodny napęd i działanie wciągarki.
• Pola wschodzące: elektryczny sprzęt do obsługi naziemnej, ładowarki górnicze zasilane bateryjnie i zewnętrzne szkielety do noszenia w coraz większym stopniu opierają się na lekkich systemach planetarnych o dużej gęstości mocy.

Wybór reduktora planetarnego nie jest decyzją towarową — jest to strategiczny wybór inżynieryjny. Jako osoba, która wspierała tysiące aplikacji w SGR, widziałem na własne oczy, jak właściwy reduktor zwiększa wydajność, podczas gdy niewłaściwy staje się wąskim gardłem. Rozumiejąc technologię, obiektywnie porównując alternatywy i dopasowując specyfikacje do rzeczywistych wymagań, inżynierowie mogą zapewnić optymalną wydajność systemu, trwałość i całkowity koszt posiadania. W dobie automatyzacji, elektryfikacji i inteligentnej produkcji opanowanie doboru reduktorów nie jest już opcjonalne – stało się niezbędne. (Autor, SGR, Angie Zhang)

Odniesienie:

Przemysłowa transmisja i transportowanie, Wydawnictwo Transcon

Książki techniczne ...wyboru, Instytut Pratta. Biblioteka

Inżynieria Przemysłowa, McGraw-Hill Publishing Company
