Jakie są różnice między pojedynczymi i wieloetapowymi skrzyniami biegów?

W świecie przemysłowej transmisji energii planetarne skrzynie biegów stały się kręgosłupem maszyn o wysokiej wydajności. W miarę ewolucji sprzętu-odpowiadającego wyższego momentu obrotowego, większej wydajności i bardziej kompaktowych projektów-oems i integratorzy systemów są krytyczne: czy powinny wybrać jednoetapowy lub Wielostopniowa skrzynia biegów ? Zrozumienie różnic między tymi dwoma konfiguracją jest niezbędne do optymalizacji wydajności maszyny, niezawodności i całkowitego kosztu własności.

W SGR, wiodącym producencie planetarnej skrzyni biegów z siedzibą w Szanghaju, specjalizujemy się zarówno w jednostoetnicznych, jak i wieloetapowych skrzyniach biegów, a także w dwuetapowych skrzyniach przekładni. Z ponad 15 -letnią wiedzą specjalistyczną inżynierską, 15 000 ㎡ zakładu produkcyjnego i zespołem doktorantów. Naukowcy i starsi inżynierowie projektujemy rozwiązania transmisji, które spełniają rygorystyczne wymagania wiercenia, wydobycia, wytwarzania energii, mechanizmu i innych.

Zbadajmy kluczowe rozróżnienia między pojedynczymi i wieloetapowymi planetarnymi skrzyniami biegów-i dlaczego wielostopniowe skrzyni biegów SGR wyróżniają się na rynku.

(1) Jednstopienna skrzynia biegów planetarna: prostota, wydajność i zwartość

Jednostopniowa planetarna skrzynia biegów składa się z jednego sprzętu przeciwsłonecznego, wielu biegów planet, sprzętu pierścieniowego i przewoźnika. Moc jest przesyłana przez pojedynczy etap redukcji, co czyni ją najprostszą i wydajną konfiguracją w rodzinie planetarnej.

Kluczowe funkcje sceny planetarnej skrzyni biegów:

Zakres współczynnika prędkości: Zazwyczaj od 3: 1 do 10: 1

Wydajność transmisji: ≥97% na etap - nad najwyższym poziomem w napędach mechanicznych

Kompaktowa konstrukcja: minimalna długość osiowa i lekka, idealna do zastosowań ograniczonych kosmicznych

Niski luz: precyzyjne przekładnie ziemi osiągają ≤3 arcmin luz, odpowiedni dla systemów sterowania serwo i ruchu

Wysoka gęstość mocy: wydajny przepływ mocy z minimalnym wytwarzaniem ciepła

Zastosowania jednokrotnie planetarnej skrzyni biegów:

• Pojawione elektryczne platformy wiercenia kierunkowe (HDD)
• Małe i średnie generatory
• Systemy przenośników o umiarkowanych wymaganiach dotyczących momentu obrotowego
• Robotyka i zautomatyzowane linie montażowe

Jednostopniowa planetarna skrzynia biegów wyróżnia się w scenariuszach, w których wydajność, szybkość reakcji i zwartość są priorytetowe. Jest to preferowany wybór dla szybkich źródeł wejściowych (np. Silniki 1500–3000 obr./min), które wymagają umiarkowanej redukcji prędkości i płynnej pracy.

Jednak gdy aplikacje wymagają wyższych wskaźników redukcji lub większego momentu wyjściowego, jeden etap osiąga swoje fizyczne granice. W tym miejscu wieloetapowa skrzynia biegów staje się doskonałym rozwiązaniem.

(2) Wielostopniowa skrzynia biegów: moc, moment obrotowy i wszechstronność

Wielostopniowa planetarna skrzynia biegów (zwykle dwa lub trzy etapy) łączy wiele zestawów planetarnych szeregowo w ramach jednej obudowy. Wyjście pierwszego etapu staje się wejściem następnego, mnożąc współczynnik redukcji i wyjście momentu obrotowego.

Kluczowe funkcje:

• Zakres współczynnika prędkości: 20: 1 do 100: 1 (np. 5: 1 × 4: 1 = 20: 1)
• Moment wyjściowy: znacznie wyższy niż jednoetapowy-UP do 5 × większy dla tego samego rozmiaru ramki
• Wydajność: nieco niższa ze względu na dodatkowe siatki biegów, ale nadal wysokie na poziomie 94–96% dla dwóch etapów
• Sztywność strukturalna: zwiększony rozkład obciążenia na wielu etapach poprawia trwałość pod obciążeniami wstrząsów
• Elastyczność dostosowywania: może łączyć różne wskaźniki i materiały, aby spełnić określone profile obciążenia

Zastosowania wieloetapowej skrzyni biegów:

• Wytrzymałe platformy wiertnicze bez wykroczeń wymagające momentu obrotowego 100 000 nm
• Przenośniki górnicze i kruszarki działające pod obciążeniem ciągłym
• Dźwięk turbiny wiatrowej i napędy odchylenia
• Duże miksery przemysłowe i wytłaczarki

Podczas gdy wieloetapowe skrzyni biegów są nieco dłuższe i cięższe, ich zdolność do dostarczania wysokiego momentu obrotowego w kontrolowany, wydajny sposób sprawia, że ​​są niezbędne w wymagających środowiskach przemysłowych. Eliminują potrzebę zewnętrznych reduktorów prędkości lub nieefektywnych kombinacji sprzętu robakowego, usprawnienia projektu systemu i poprawy niezawodności.

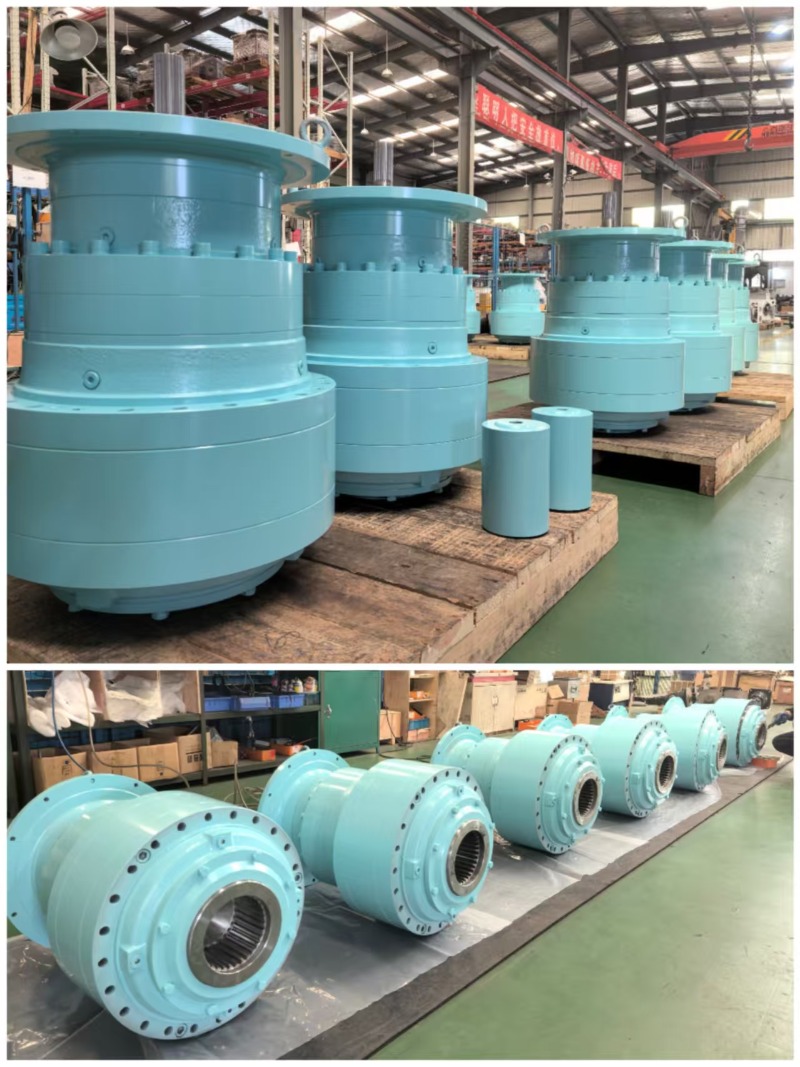

(3) Wielostopniowa skrzynia biegów SGR: zaprojektowana dla ekstremalnej wydajności

W SGR nie tylko produkujemy wieloetapowe planetarne skrzyni biegów-opracowujemy je na rzeczywiste wyzwania przemysłowe. Nasze wieloetapowe planetarne skrzyni biegów zostały zaprojektowane w celu przewyższenia standardowych ofert pod względem pojemności momentu obrotowego, wydajności i żywotności serwisowej.

Podstawowe zalety wieloetapowych skrzyni biegów SGR:

• Zastrzeżona optymalizacja przekładni: Nasz wewnętrzny system optymalizacji pary robaków toroidalny i zaawansowane analiza elementów skończonych zapewniają optymalny kontakt zęba, rozkład obciążenia i redukcję szumów-nawet pod pełnym obciążeniem.
• Produkcja bardzo precyzyjna: Przekładnie są precyzyjne ze stali stopowej 20CRMNTI, gaźby, wygaszona. Zapewnia to długoterminową trwałość i minimalne zużycie.
• Zintegrowane testy i walidacja: Każda skrzynia biegów SGR przechodzi testowanie wydajności pełnej mocy na naszych wewnętrznych ławkach testowych, symulując rzeczywiste warunki pracy w celu temperatury, wibracji i wydajności.
• Rozwiązania niestandardowe: Oferujemy dopasowane współczynniki prędkości, konfiguracje montażowe, systemy smarowania i interfejsy monitorowania.

Główne zastosowania wieloetapowych skrzyni biegów SGR:

• Wiercenie nieokręgowe: wieloetapowe planety skrzyni biegów SGR zasilają elektryczne i napędzane dieslem platformy HDD, zapewniając wysoki moment obrotowy i niską prędkość potrzebną do penetracji skały i rozlewu rur.
• Wydobycie i wydobycie: Używane w wytrzymałościowych przenośnikach i kruszeniach, nasze skrzynie biegów wytrzymują ciągłe działanie i częste wstrząsy obciążenia.
• Generowanie energii: zintegrowane z małymi generatorami i napędami pomocniczymi, zapewniając stabilne, niskie utrzymanie.

SGR to zaawansowane technologicznie przedsiębiorstwo w Szanghaju i wymienione w programie „specjalistycznym, wyrafinowanym, unikalnym i innowacyjnym” miasta (Zhuan Jing Te Xin). Nasza seria Planetary Gearbox wygrała „Osiągnięcie nauki i technologii pierwszej nagrody” (2009) i została uznana za projekt transformacji zaawansowanych technologii w Szanghaju. Posiadamy wiele patentów na wynalazki i modelu użyteczności, odzwierciedlając nasze zaangażowanie w innowacje.

Wniosek: Wybór odpowiedniej skrzyni biegów do aplikacji

Wybór między jednostopniowymi i wieloetapowymi skrzyniami biegów zależy od prędkości, momentu obrotowego, wydajności i przestrzeni.

• Wybierz jednoetapowe dla wysokiej wydajności, zwartości i umiarkowanych potrzeb redukcji.
• Wybierz wieloetapowy dla wysokiego momentu obrotowego, dużą redukcję prędkości i działanie ciężkie.

Jako wiodąca China Planetary Gearbox, SGR oferuje obie konfiguracje o bezkompromisowej jakości. W szczególności nasze wieloetapowe planetarne skrzyni biegów reprezentują szczyt inżynierii transmisji zasilania-dostarczanie solidnej wydajności, długotrwałej żywotności usług i doskonałego zwrotu z inwestycji.

Dla producentów OEM i producentów przemysłowych poszukujących niezawodnego, innowacyjnego i technicznie zaawansowanego partnera skrzyni biegów, SGR jest inteligentnym wyborem. Skontaktuj się z nami już dziś, aby omówić swoją aplikację i dowiedzieć się, w jaki sposób nasze planetarne skrzyni biegów mogą podnieść wydajność Twojego sprzętu. (Autor, SGR, Angie Zhang)
