Zalety i zastosowania przekładni planetarnych do dużych obciążeń

W wymagającym świecie przemysłu ciężkiego, gdzie maszyny pracują pod ekstremalnymi obciążeniami, w trudnych warunkach i w ciągłych cyklach pracy, niezawodność systemów przenoszenia mocy jest bardzo ważna.

Spośród wszystkich typów skrzyń biegów, przekładnie planetarne o dużej wytrzymałości stały się preferowanym rozwiązaniem do zastosowań krytycznych w górnictwie, hutnictwie, budownictwie, przemyśle morskim i energetyce. Ich popularność nie wynika z trendów marketingowych, ale z podstawowych zalet inżynieryjnych: wyjątkowej gęstości momentu obrotowego, doskonałego rozkładu obciążenia, wysokiej sztywności i stabilności operacyjnej pod obciążeniem.

W SGR, posiadającej prawie dwudziestoletnią specjalizację w przemysłowych systemach przekładniowych, udoskonaliliśmy te atrybuty, aby stały się punktem odniesienia dla wydajności i trwałości.

Dlaczego wytrzymałe przekładnie planetarne są popularne?

Przekładnie planetarne wyróżniają się unikalną architekturą: centralne koło słoneczne otoczone wieloma przekładniami planetarnymi, wszystkie zamknięte w kole koronowym. Taka konstrukcja umożliwia jednoczesne zazębianie wielu zębów, rozdzielając moment obrotowy na kilka punktów styku, zamiast koncentrować go na jednej parze kół zębatych – jak w układach z wałem równoległym lub przekładnią ślimakową. Ta symetria strukturalna zapewnia trzy najważniejsze korzyści w przypadku ciężkich zastosowań:

Wysoki moment obrotowy w kompaktowych rozmiarach. Dzieląc obciążenie pomiędzy 3–6 przekładni planetarnych, reduktory planetarne osiągają znacznie wyższą gęstość momentu obrotowego niż konstrukcje konwencjonalne. Pozwala to inżynierom na zmniejszenie rozmiarów systemów napędowych bez poświęcania mocy – co jest niezwykle istotne w zastosowaniach o ograniczonej przestrzeni, takich jak platformy obrotowe lub sprzęt górnictwa podziemnego.

Wyjątkowa sztywność i precyzja. Współosiowe ustawienie wejścia-wyjścia i zrównoważony przepływ sił minimalizują ugięcie pod obciążeniem, zapewniając stałą dokładność pozycjonowania nawet podczas obciążenia udarowego – istotny wymóg w przypadku wiertnic, walcarek i napędów obrotu dźwigów.

Stabilność termiczna i mechaniczna. Dzięki równomiernie rozłożonym naprężeniom i zmniejszonemu miejscowemu zużyciu przekładnie planetarne charakteryzują się niższymi wibracjami, mniejszym wytwarzaniem ciepła i dłuższą żywotnością przy pracy 24 godziny na dobę, 7 dni w tygodniu. W połączeniu z zaawansowanymi układami smarowania lub chłodzenia utrzymują wydajność w temperaturach otoczenia przekraczających 50°C lub w zapylonym i korozyjnym środowisku.

Te nieodłączne zalety wyjaśniają, dlaczego branże coraz częściej wybierają przekładnie planetarne do zastosowań o znaczeniu krytycznym – zwłaszcza tam, gdzie awaria oznacza przestoje kosztujące dziesiątki tysięcy na godzinę.

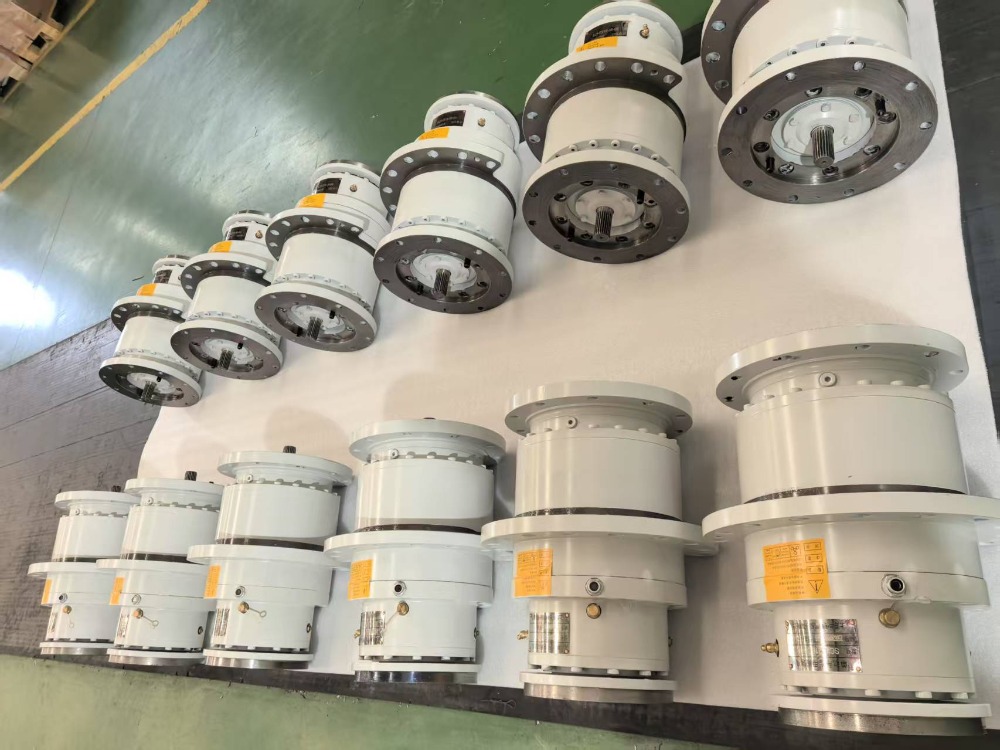

Cechy wytrzymałych przekładni planetarnych SGR

Jako lider w chińskim sektorze przekładni do dużych obciążeń, firma SGR zaprojektowała swoje reduktory planetarne serii N tak, aby przekraczały międzynarodowe standardy w zakresie wytrzymałości i niezawodności.

Opierając się na 15-letnim doświadczeniu terenowym w globalnych projektach górniczych i infrastrukturalnych, nasza filozofia projektowania koncentruje się na solidności i precyzji.

Doskonałość materiałów i produkcji

Wszystkie przekładnie rdzeniowe są kute ze stali stopowej 20CrMnTi, a następnie poddawane nawęglaniu próżniowemu, hartowaniu i precyzyjnemu szlifowaniu kół zębatych. Proces ten pozwala uzyskać twardość powierzchniową wynoszącą 58–62 HRC z wytrzymałym rdzeniem, zapewniając wyjątkową odporność na wżery, zacieranie i zmęczenie – typowe tryby awarii w zastosowaniach wymagających dużej liczby cykli i dużych uderzeń.

Modułowa i skalowalna architektura

Seria N obsługuje przełożenia redukcji od 3:1 do 1000:1, przy wyjściowym momencie obrotowym w zakresie od 4000 N·m do ponad 540 000 N·m. Interfejsy modułowe umożliwiają bezproblemową integrację z silnikami hydraulicznymi, serwomechanizmami elektrycznymi lub silnikami spalinowymi, a opcjonalne funkcje obejmują smarowanie olejowe z wymuszonym obiegiem lub systemy chłodzenia powietrzem do zarządzania temperaturą.

Certyfikowany dla światowego przemysłu ciężkiego

Przekładnie SGR są zgodne z normami jakości ISO 9001 i uzyskały certyfikat RS potwierdzający ich przydatność do morskich układów pomocniczych. Przed wysyłką każde urządzenie przechodzi 72-godzinne testy wytrzymałości pod pełnym obciążeniem, na podstawie których można prześledzić dane dotyczące wzrostu temperatury hałasu i wydajności. To połączenie wiedzy o materiałach, precyzyjnej inżynierii i rygorystycznej walidacji gwarantuje, że przekładnie planetarne SGR nie tylko spełniają specyfikacje – ale przewyższają je w rzeczywistych warunkach.

Zastosowania przekładni planetarnych o dużej wytrzymałości

Przekładnie planetarne SGR są stosowane wszędzie tam, gdzie najważniejsza jest wyjątkowa niezawodność:

Górnictwo i hutnictwo

W podziemnych kruszarkach i walcowniach taśm na gorąco nasze przekładnie wytrzymują pył ścierny, cykle termiczne i nagłe skoki obciążenia. Uszczelniona obudowa serii N i wysoka wytrzymałość zmęczeniowa umożliwiają nieprzerwaną pracę na liniach produkcyjnych 24 godziny na dobę, 7 dni w tygodniu, ograniczając nieplanowane konserwacje i wydłużając okresy między przeglądami.

Maszyny budowlane na dużą skalę

Wiertnice do wierceń poziomych (HDD) wykorzystują przekładnie SGR do przenoszenia wysokiego momentu obrotowego na głowice wiertnicze przy jednoczesnym zachowaniu precyzyjnej kontroli sterowania. Podobnie napędy obrotowe żurawi wieżowych wykorzystują nasze kompaktowe jednostki o dużej sztywności do płynnego i bezpiecznego obracania wielotonowych ładunków – nawet przy silnym wietrze.

Sprzęt portowy i morski

Od wciągarek pokładowych na masowcach po systemy wspomagania napędu na rosyjskich statkach wycieczkowych – przekładnie SGR zapewniają niezawodne działanie w środowiskach zasolonych i o wysokiej wilgotności. Certyfikat RS zapewnia zgodność z rygorystycznymi wymogami bezpieczeństwa morskiego i trwałości.

Energia i infrastruktura

W systemach skoku turbin wiatrowych nasze przekładnie zapewniają niezawodne działanie przy zmiennym obciążeniu i ekstremalnych warunkach pogodowych. W ciężkich sieciach przenośników w portach lub cementowniach zapewniają wydajne i niewymagające konserwacji przenoszenie mocy przez dziesięciolecia pracy.

Wytrzymałe przekładnie planetarne to nie tylko komponenty — to czynniki umożliwiające odporność przemysłu. W SGR, łącząc materiały klasy lotniczej, precyzyjną produkcję i dostosowywanie do konkretnych zastosowań, umożliwiamy przemysłowi ciężkiemu działanie bardziej wydajne, bezpieczne i zrównoważone. (Autor, SGR, Angie Zhang)
