Poznaj trzy popularne typy reduktorów prędkości

W przemysłowych układach napędowych reduktory prędkości służą jako elementy krytyczne. Chociaż występują w różnych typach – każdy ma swoją własną, odrębną charakterystykę, wszystkie spełniają tę samą podstawową funkcję: przekształcanie mocy wyjściowej silnika przy dużej prędkości i niskim momencie obrotowym na moc wyjściową silnika przy niskiej prędkości i wysokim momencie obrotowym wymaganą przez sprzęt, przy jednoczesnym dopasowywaniu bezwładności i zwiększaniu sztywności systemu.

Jak w obliczu szerokiej gamy reduktorów dostępnych na rynku szybko zidentyfikować i wybrać ten, który najlepiej odpowiada Twoim potrzebom? Dzisiaj przeprowadzimy Cię przez trzy najpopularniejsze typy reduktorów prędkości.

Najpierw pokażemy Ci porównanie trzech typów reduktorów.

Reduktory

Reduktory zazwyczaj wykorzystują koła zębate śrubowe lub stożkowe i są wyposażone w jedno-, dwu- lub nawet trzystopniowe układy przekładni. Charakteryzują się stosunkowo prostą konstrukcją i wysokim stopniem standaryzacji. Redukcję prędkości osiąga się poprzez zazębienie między biegami, co zapewnia sprawność przekładni na poziomie 95–98%.

Przełożenie przekładni definiuje się jako stosunek liczby zębów pomiędzy kołem napędowym i napędzanym. Jednostki te oferują niskie koszty produkcji i łatwość konserwacji, dzięki czemu nadają się do zastosowań wymagających dużych prędkości i umiarkowanych obciążeń, takich jak wrzeciona obrabiarek, przenośniki taśmowe i maszyny pakujące. Jednakże reduktory są stosunkowo nieporęczne i zajmują dużo miejsca. Mają także ograniczoną odporność na wstrząsy i przeciążenia, co czyni je nieodpowiednimi do operacji obejmujących częste cykle rozruchu i zatrzymywania lub uderzenia pod dużym obciążeniem.

Obecnie reduktory są stosowane głównie w ogólnych zastosowaniach przemysłowych, charakteryzujących się ograniczonymi budżetami, stabilnymi warunkami pracy i umiarkowanymi wymaganiami dotyczącymi precyzji.

Reduktory planetarne

W oparciu o konstrukcję przekładni planetarnej, reduktory planetarne zapewniają synchroniczne wielozębowe przenoszenie mocy i symetryczny rozkład obciążenia poprzez zazębienie koła słonecznego, przekładni obiegowych i pierścienia wewnętrznego; charakteryzują się zwartą budową, dużą sztywnością i dużą precyzją. Reduktory te oferują wyjątkowo wysoką gęstość momentu obrotowego, zapewniając wyjściowy moment obrotowy znacznie przewyższający moment konwencjonalnych reduktorów tego samego rozmiaru.

Dodatkowo reduktory planetarne charakteryzują się wysoką wydajnością przekładni, precyzją, sztywnością i szybką reakcją, jednocześnie umożliwiając pracę z dużymi prędkościami i szeroki zakres temperatur. Są szeroko stosowane w takich zastosowaniach, jak bezwykopowe poziome wiertnice kierunkowe, wyciągi kopalniane, systemy napędowe AGV i elektrownie wiatrowe.

Reduktory planetarne demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Obecnie reduktory planetarne nadają się przede wszystkim do zastosowań przemysłowych, mechanicznych i produkcyjnych, które wymagają wysokiej precyzji, wysokiej dynamiki, pracy w ograniczonych przestrzeniach lub ciągłej pracy pod dużym obciążeniem.

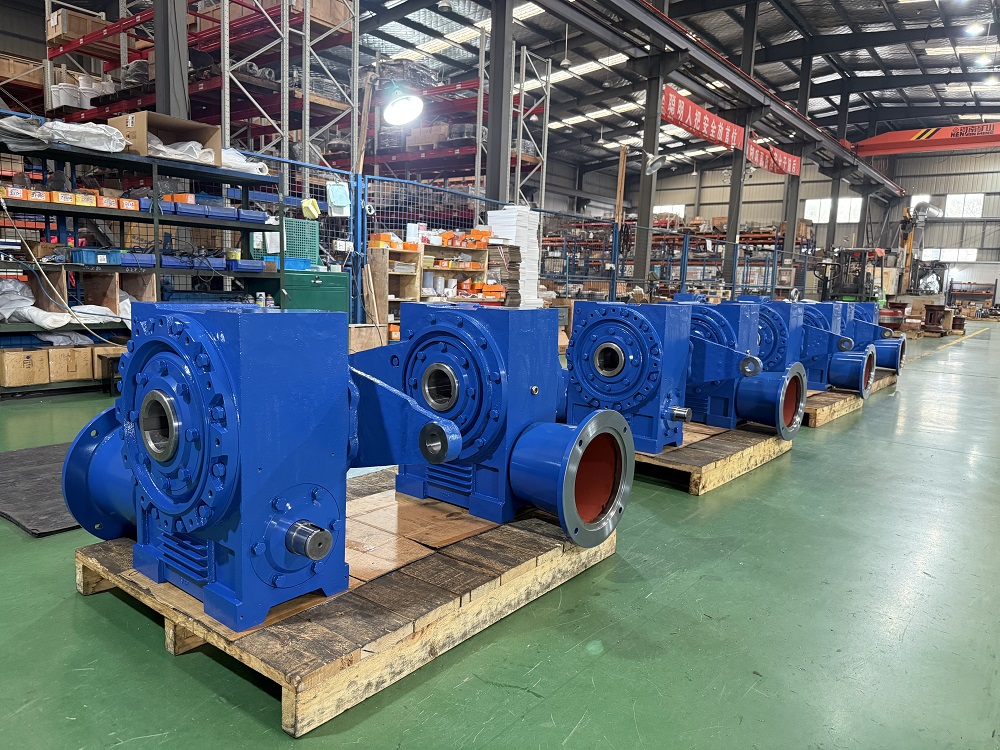

Reduktory ślimakowe

Reduktory ślimakowe operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Reduktory ślimakowe mają jednak ograniczenia, zwłaszcza stosunkowo niską sprawność przekładni (wahającą się od 50% do 70%). Najlepiej nadają się do zastosowań wymagających wysokich przełożeń redukcyjnych, zabezpieczenia samoblokującego oraz pracy przy niskiej prędkości i dużym obciążeniu, ale nie są idealne do zastosowań wymagających dużej precyzji.

Jeśli chodzi o produkcję, jednostki wiodących producentów, takich jak SGR (Hezong Heavy Industry), charakteryzują się wielozębowym zazębieniem pomiędzy ślimakiem a kołem zębatym. Ślimak wykonany jest ze stali 20CrMnTi, poddawanej nawęglaniu, hartowaniu i szlifowaniu zębów przekładni, natomiast w przekładni ślimakowej zastosowano wysokiej jakości brąz stopowy, aby zapewnić długotrwałą odporność na zużycie. Te wybory konstrukcyjne skutkują wysoką wydajnością przekładni i długą żywotnością, oferując znacznie lepszą nośność i wydajność w porównaniu ze standardowymi zestawami cylindrycznych przekładni ślimakowych o tych samych specyfikacjach.

Obecnie reduktory ślimakowe są szeroko stosowane w sektorach wymagających przekładni pionowej, takich jak windy, przeładunek i podnoszenie materiałów, górnictwo i budowa zakładów chemicznych.

Każdy z tych trzech popularnych typów reduktorów ma swoje zalety i wady. Jeśli w zastosowaniu priorytetem jest wydajność i opłacalność, zalecanym wyborem są reduktory. Jeśli priorytetami są precyzja, sztywność i zwartość, preferowane są reduktory planetarne. Jeśli głównymi wymaganiami są wysoki współczynnik redukcji i zdolność samoblokowania, najlepszą opcją są reduktory ślimakowe.(Autor, SGR, Angie Zhang)
