Różnica między przekładniami planetarnymi współosiowymi i kątowymi

Przekładnie planetarne stanowią jedno z najbardziej wydajnych i kompaktowych rozwiązań do przenoszenia mocy w maszynach przemysłowych. Zrozumienie podstawowych różnic pomiędzy konfiguracjami koncentrycznymi i kątowymi ma kluczowe znaczenie przy wyborze optymalnego systemu do konkretnych zastosowań. W tym obszernym przewodniku omówiono zasady działania obu projektów, charakterystykę wydajności i idealne przypadki użycia, podkreślając jednocześnie preferencje wyspecjalizowanych producentów Shanghai SGR Heavy Industry Machinery Co., Ltd. Wykorzystaj zaawansowaną inżynierię, aby dostarczać rozwiązania o wysokiej wydajności.

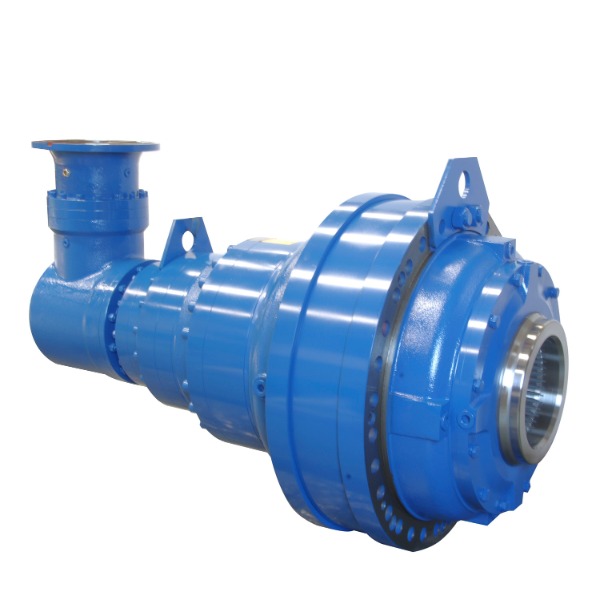

Przekładnia planetarna z kołnierzem wejściowym, kątem prostym i dużym wyjściowym momentem obrotowym z silnikiem

Zrozumienie podstaw przekładni planetarnej

Przed zbadaniem konkretnych konfiguracji konieczne jest zrozumienie podstawowych zasad, które sprawiają, że systemy przekładni planetarnych są wyjątkowo skuteczne w wielu gałęziach przemysłu. Przekładnia planetarna, znana również jako przekładnia epicykliczna, składa się z centralnego koła słonecznego, wielu przekładni planetarnych zamontowanych na wsporniku oraz zewnętrznego koła koronowego, które zazębia się z planetami. Taki układ tworzy wiele ścieżek mocy, rozkładając obciążenie na kilka punktów styku, zapewniając wyjątkową gęstość momentu obrotowego i wydajność.

• Kompaktowe przenoszenie mocy z wysokim stosunkiem momentu obrotowego do masy
• Wiele ścieżek zasilania rozkładających obciążenie na kilka siatek przekładni
• Doskonała wydajność dzięki zminimalizowanemu tarciu ślizgowemu
• Precyzyjne możliwości pozycjonowania przy minimalnym luzie
• Doskonała absorpcja obciążeń udarowych poprzez podział obciążenia

Podstawowe komponenty i ich funkcje

Każdy układ przekładni planetarnej składa się z kilku kluczowych elementów, które harmonijnie współpracują, aby efektywnie przenosić moc. Koło słoneczne służy jako centralny element wejściowy, podczas gdy koła obiegowe obracają się wokół niego i jednocześnie zazębiają się zarówno z kołem słonecznym, jak i koronowym. Zespół nośnika planet łączy planety i zapewnia moc wyjściową w większości standardowych konfiguracji, chociaż różne układy mogą dawać różne współczynniki prędkości i kierunki.

• Koło słoneczne: Centralny element odbierający moc wejściową
• Przekładnie planetarne: zazwyczaj trzy lub więcej kół zębatych krążących wokół koła słonecznego
• Nośnik planet: element konstrukcyjny utrzymujący przekładnie planetarne w odpowiednim położeniu
• Koło koronowe: Zewnętrzne koło zębate z wewnętrznymi zębami, które otacza system
• Mechanizm wyjściowy: różni się w zależności od konfiguracji (nośnik, pierścień lub słońce)

Współosiowe przekładnie planetarne: konstrukcja i zastosowania

Współosiowe przekładnie planetarne są wyposażone w wały wejściowe i wyjściowe ustawione wzdłuż tej samej osi obrotu, tworząc prostą ścieżkę przenoszenia mocy o wyjątkowej wydajności. Taka konfiguracja jest szczególnie ceniona w zastosowaniach, w których najważniejsze są ograniczenia przestrzenne i prostota ustawienia. Nieodłączna symetria konstrukcji współosiowych przyczynia się do zrównoważonego rozkładu obciążenia i minimalnych wibracji, co czyni je idealnymi do zastosowań precyzyjnych.

• Wał wejściowy i wyjściowy mają tę samą oś obrotu
• Wyjątkowa wydajność (często 97% lub więcej na stopień)
• Kompaktowe wymiary promieniowe i duża gęstość mocy
• Minimalne wytwarzanie wibracji i hałasu
• Uproszczone procedury montażu i wyrównywania

Charakterystyka wydajności konstrukcji koncentrycznych

Zalety wydajności współosiowych przekładni planetarnych sprawiają, że nadają się one do wymagających zastosowań w różnych gałęziach przemysłu. Ich wysoka wydajność wynika z minimalnych strat mocy przez zazębienia przekładni, a ich kompaktowa obudowa umożliwia integrację w środowiskach o ograniczonej przestrzeni. Zrównoważony charakter układów planetarnych w naturalny sposób redukuje wibracje, przyczyniając się do dłuższej żywotności podzespołów i lepszej stabilności operacyjnej.

Przekładnie planetarne kątowe: konstrukcja i zastosowania

Przekładnie planetarne kątowe zawierają stopień przekładni stożkowej, który przekierowuje przenoszenie mocy o 90 stopni, tworząc wszechstronne rozwiązania do zastosowań z prostopadłymi wymaganiami wejściowymi i wyjściowymi. Konfiguracja ta łączy w sobie solidność przekładni planetarnej z elastycznością kierunkową przekładni stożkowych, oferując unikalne korzyści w optymalizacji rozmieszczenia maszyn. The Przekładnia planetarna kątowa konstrukcja jest szczególnie korzystna, gdy główny napęd musi być ustawiony równolegle do napędzanego elementu.

• Przenoszenie mocy pod kątem 90 stopni pomiędzy wejściem i wyjściem
• Konfiguracja oszczędzająca miejsce dla określonych układów maszyn
• Połączenie technologii przekładni planetarnych i stożkowych
• Doskonała elastyczność montażu w ograniczonych przestrzeniach
• Dostępne w różnych konfiguracjach wyjściowych (wał pełny, wał drążony)

Charakterystyka wydajności projektów kątowych

Przekładnie planetarne kątowe zapewniają wyjątkowe właściwości użytkowe, które czynią je niezbędnymi w określonych zastosowaniach. Włączenie stopnia przekładni stożkowej wprowadza różne aspekty wydajności, zapewniając jednocześnie nieocenioną elastyczność kierunkową. Zrozumienie tych parametrów wydajności jest niezbędne do prawidłowego projektowania i wyboru aplikacji.

Analiza porównawcza: współosiowe i prostokątne przekładnie planetarne

Wybór między współosiową a kątową przekładnią planetarną wymaga dokładnego rozważenia wymagań aplikacji, ograniczeń przestrzennych i priorytetów wydajności. Każda konfiguracja oferuje wyraźne zalety, dzięki którym jest lepiej dostosowana do określonych scenariuszy. W ramach tej analizy porównawczej analizowane są najważniejsze różnice, które stanowią podstawę procesu selekcji.

• Różnice w rozmieszczeniu wałów i ich wpływ na konstrukcję maszyn
• Porównania wydajności w różnych zakresach operacyjnych
• Gęstość momentu obrotowego i możliwości przenoszenia mocy
• Zalety i ograniczenia specyficzne dla aplikacji
• Uwzględnianie kosztów w całym cyklu życia sprzętu

Porównanie wydajności i przenoszenia mocy

Wydajność stanowi jeden z najważniejszych czynników różnicujących współosiowe i prostokątne przekładnie planetarne. Bezpośrednia ścieżka mocy w konstrukcjach koncentrycznych minimalizuje straty energii, podczas gdy konfiguracje prostokątne charakteryzują się dodatkowymi stratami na styku przekładni stożkowej. Ta różnica w wydajności staje się coraz ważniejsza w zastosowaniach wymagających dużej liczby cykli, gdzie zużycie energii znacząco wpływa na koszty operacyjne.

Wytyczne dotyczące wyboru specyficznego dla aplikacji

Optymalny wybór między przekładniami planetarnymi współosiowymi i kątowymi zależy w dużej mierze od wymagań i ograniczeń konkretnego zastosowania. Konstrukcje koncentryczne zazwyczaj doskonale sprawdzają się w zastosowaniach wymagających maksymalnej wydajności i prostego przenoszenia mocy, podczas gdy konfiguracje kątowe rozwiązują określone wyzwania przestrzenne. Zrozumienie niniejszych wytycznych dotyczących stosowania zapewnia właściwy dobór przekładni zapewniający długoterminową niezawodność i wydajność.

• Koncentryczny preferowany do: wymagań wysokiej wydajności, zastosowań z napędem bezpośrednim
• Preferowany kąt prosty w przypadku: układów o ograniczonej przestrzeni, przenoszenia mocy pod kątem 90°
• Obie konfiguracje nadają się do: zastosowań wymagających wysokiego momentu obrotowego, precyzyjnego pozycjonowania
• Specjalne uwagi dotyczące: trudnych warunków, dostępności konserwacji
• Czynniki kosztów cyklu życia: inwestycja początkowa a efektywność operacyjna

Zaawansowana inżynieria w nowoczesnych układach przekładni planetarnych

Współczesna konstrukcja przekładni planetarnej uwzględnia zaawansowane zasady inżynieryjne i technologie produkcyjne, aby osiągnąć niespotykany dotąd poziom wydajności. Firmy takie jak Shanghai SGR Heavy Industry Machinery Co., Ltd. wykorzystują wyrafinowane systemy optymalizacji projektów i precyzyjny sprzęt produkcyjny do produkcji skrzyń biegów spełniających rygorystyczne standardy branżowe. Ich zespół badawczo-rozwojowy, złożony z doktorów i starszych inżynierów, opracował specjalistyczne systemy, w tym Przekładnia planetarna oraz planarny system optymalizacji konstrukcji przekładni ślimakowej z podwójną otoczką.

• Zaawansowana optymalizacja profilu zęba pod kątem rozkładu obciążenia
• Precyzyjna produkcja na maszynach CNC
• Kompleksowe badania z wykorzystaniem systemów do testowania mocy i wydajności
• Innowacyjne materiały i procesy obróbki cieplnej
• Zintegrowane systemy projektowania, produkcji i obsługi technicznej

Innowacja w konstrukcji niskoszumowej przekładni planetarnej

Redukcja hałasu stanowi istotny element rozwoju nowoczesnych przekładni planetarnych, szczególnie w obliczu wdrażania przez branże bardziej rygorystycznych norm dotyczących miejsca pracy i ochrony środowiska. Zaawansowane podejścia inżynieryjne obejmują zoptymalizowane modyfikacje zębów, precyzyjne tolerancje produkcyjne i specjalistyczne techniki tłumienia drgań. Pogoń za cicha przekładnia planetarna rozwiązania stały się konkurencyjnym wyróżnikiem wśród wiodących producentów.

• Precyzyjne szlifowanie zębów przekładni w celu uzyskania optymalnych właściwości zazębienia
• Zaawansowane techniki doboru i montażu łożysk
• Optymalizacja konstrukcji obudowy pod kątem tłumienia drgań
• Inżynieria systemów smarowania w celu redukcji hałasu
• Kompleksowe badania sprzętem do pomiarów akustycznych

Wybór odpowiedniej przekładni planetarnej do Twojego zastosowania

Właściwy dobór przekładni planetarnej wymaga systematycznej oceny wielu parametrów technicznych i względów eksploatacyjnych. Oprócz podjęcia decyzji dotyczącej wyboru kąta prostego lub współosiowego inżynierowie muszą wziąć pod uwagę wymagania dotyczące momentu obrotowego, przełożenia prędkości, warunki środowiskowe i oczekiwania dotyczące cyklu życia. Ta struktura wyboru pomaga określić optymalną konfigurację, unikając jednocześnie typowych pułapek w specyfikacji skrzyni biegów.

• Kompleksowa ocena wymagań dotyczących momentu obrotowego i prędkości
• Analiza ograniczeń montażowych i przestrzennych
• Ocena czynników środowiskowych i cyklu pracy
• Uwzględnienie wymagań konserwacyjnych i dostępności
• Analiza całkowitego kosztu posiadania wykraczającego poza początkową cenę zakupu

Opracowanie specyfikacji technicznych

Stworzenie kompleksowych specyfikacji technicznych stanowi krytyczny krok w procesie doboru przekładni planetarnej. Dobrze zdefiniowane specyfikacje zapewniają, że wybrana przekładnia będzie działać niezawodnie przez cały zamierzony okres użytkowania, spełniając jednocześnie wszystkie wymagania aplikacji. Proces ten powinien obejmować zarówno parametry użytkowe, jak i właściwości fizyczne.

Często zadawane pytania

Jaka jest typowa żywotność przekładni planetarnej?

Żywotność przekładni planetarnej różni się znacznie w zależności od warunków zastosowania, praktyk konserwacyjnych i charakterystyki obciążenia. W odpowiednich warunkach pracy i odpowiedniej konserwacji wysokiej jakości przekładnie planetarne osiągają zazwyczaj żywotność 20 000 godzin. Krytycznymi czynnikami wpływającymi na trwałość są: odpowiednie smarowanie, temperatury robocze w granicach projektowych, unikanie obciążeń udarowych przekraczających nośność znamionową oraz precyzja osiowania. Producenci lubią Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruują swoje skrzynie biegów pod kątem dłuższej żywotności dzięki solidnej konstrukcji, najwyższej jakości materiałom i precyzyjnej produkcji.

W jaki sposób przekładnia planetarna osiąga wysoką gęstość momentu obrotowego?

Przekładnie planetarne osiągają wyjątkową gęstość momentu obrotowego dzięki unikalnej architekturze podziału mocy. W przeciwieństwie do konwencjonalnych układów przekładni, które przenoszą moc przez pojedyncze zazębienie, systemy planetarne rozdzielają moment obrotowy na wiele przekładni planetarnych jednocześnie. Taki podział obciążenia umożliwia bardziej zwarte konstrukcje przy jednoczesnej obsłudze wyższych wartości momentu obrotowego. Dodatkowo współosiowy układ zapewnia zrównoważony rozkład sił, który minimalizuje obciążenia łożysk i naprężenia obudowy, co dodatkowo przyczynia się do uzyskania kompaktowych wymiarów. The przekładnia planetarna o wysokim momencie obrotowym konfiguracja stanowi jedno z najbardziej oszczędnych pod względem przestrzennym dostępnych rozwiązań w zakresie przenoszenia mocy.

Czy przekładnie planetarne można stosować w zastosowaniach wymagających dużej precyzji?

Absolutnie. Przekładnie planetarne wyjątkowo dobrze nadają się do zastosowań wymagających dużej precyzji, jeśli są produkowane z odpowiednimi tolerancjami i precyzyjnymi komponentami. Kluczowe wskaźniki precyzji obejmują niski luz (często poniżej 1 minuty łuku w modelach precyzyjnych), wysoką sztywność skrętną i doskonałą powtarzalność położenia. Do zastosowań wymagających ekstremalnej precyzji, specjalistyczne precyzyjna przekładnia planetarna konstrukcje obejmują takie funkcje, jak wstępnie naprężone łożyska, precyzyjnie szlifowane koła zębate i zoptymalizowane profile zębów. Te cechy sprawiają, że przekładnie planetarne idealnie nadają się do robotyki, lotnictwa, sprzętu medycznego i innych zastosowań wymagających dokładnej kontroli ruchu.

Jakiej konserwacji wymagają przekładnie planetarne?

Przekładnie planetarne wymagają stosunkowo minimalnej konserwacji w porównaniu do wielu innych elementów przenoszenia mocy, ale właściwa pielęgnacja znacznie wydłuża żywotność. Podstawowe czynności konserwacyjne obejmują regularne smarowanie zgodnie ze specyfikacjami producenta, okresową kontrolę integralności uszczelnienia oraz monitorowanie nietypowego hałasu lub wzrostu temperatury. Nowoczesne konserwacja przekładni planetarnej praktyki kładą nacisk na monitorowanie oparte na stanie, a nie na wymianę w ustalonych odstępach czasu, wykorzystując analizę wibracji, analizę oleju i monitorowanie termiczne w celu przewidywania potrzeb konserwacyjnych przed wystąpieniem awarii.

Jak wybrać pomiędzy rzędową a kątową przekładnią planetarną?

Wybór pomiędzy rzędową (współosiową) a kątową przekładnią planetarną zależy przede wszystkim od ograniczeń przestrzennych i wymagań dotyczących wydajności w ramach konkretnego zastosowania. Konstrukcje współosiowe oferują wyższą wydajność i zazwyczaj większą gęstość momentu obrotowego, co czyni je idealnymi, gdy wyrównanie wejścia i wyjścia jest proste. Konfiguracje pod kątem prostym rozwiązują wyzwania przestrzenne, w których główny napęd musi być ustawiony prostopadle do napędzanego elementu, chociaż przy niewielkim kompromisie w zakresie wydajności ze względu na dodatkowy stopień przekładni stożkowej. Podejmując tę ​​podstawową decyzję dotyczącą wyboru, należy wziąć pod uwagę kompletny układ systemu, dostępność w zakresie konserwacji i wymagania dotyczące wydajności.
