Porównanie charakterystyk przekładni planetarnych i przekładni ślimakowych

Reduktor to mechanizm pośredni łączący źródło zasilania z siłownikiem, dopasowujący prędkość i przenoszący moment obrotowy. Istnieje wiele rodzajów reduktorów, w tym reduktory harmonicznych, reduktory RV, reduktory planetarne i reduktory ślimakowe.

Wśród tego typu reduktorów, reduktory planetarne i reduktory ślimakowe są bardzo powszechne w przekładniach mechanicznych i automatyce przemysłowej i są głównymi produktami Shanghai SGR Heavy Industry Machinery Co., Ltd., długoletniego producenta reduktorów. Dzięki ponad 15-letniemu doświadczeniu w badaniach i rozwoju oraz produkcji reduktorów przemysłowych, firma SGR przygotowała szczegółowe porównanie reduktorów planetarnych i reduktorów ślimakowych.

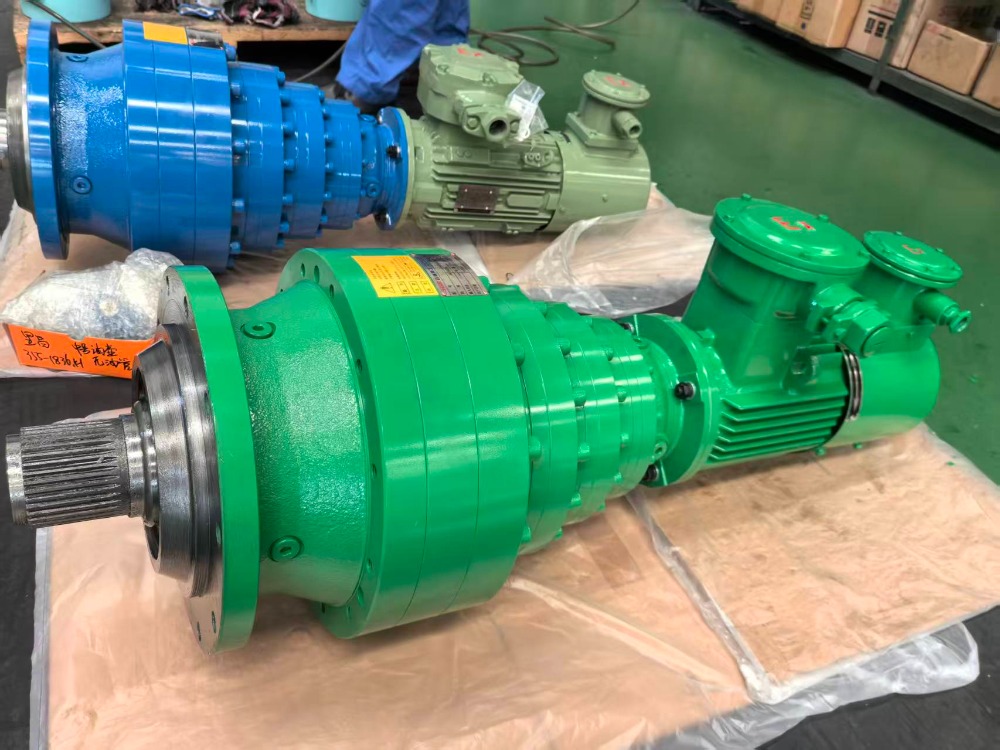

(1) Reduktor planetarny

Reduktor planetarny to mechaniczne urządzenie przekładniowe składające się z koła słonecznego, przekładni planetarnych, nośnika planetarnego i wewnętrznego koła zębatego. Przenosi moc poprzez obracanie szeregu przekładni planetarnych wokół centralnego koła słonecznego i może osiągnąć duży efekt wzmocnienia momentu obrotowego na stosunkowo małej przestrzeni.

Cztery główne cechy reduktora planetarnego:

1. Wysoka wydajność transmisji i zwarta konstrukcja

Sprawność przekładni planetarnych wynosi zwykle powyżej 90%, przy niskich stratach energii i wysokiej sprawności przekładni. W reduktorach planetarnych zastosowano układ przekładni planetarnych o stosunkowo zwartej konstrukcji, dzięki czemu nadają się do zastosowań o ograniczonej przestrzeni.

2. Szeroki zakres przełożeń i duża nośność

Reduktory planetarne mogą osiągnąć większe przełożenie poprzez połączenie przekładni o różnych rozmiarach. Ponieważ wiele biegów pracuje jednocześnie, reduktory planetarne mają większą nośność i mogą wytrzymać większe obciążenia promieniowe i osiowe.

3. Dobra stabilność i precyzyjna kontrola

Koła zębate w reduktorze planetarnym są równomiernie rozłożone, a obciążenia każdego elementu są zrównoważone, co zapewnia lepszą stabilność i płynność. Obecnie większość reduktorów planetarnych wykorzystuje konstrukcję o niskim luzie, co zmniejsza luz, poprawia dokładność przekładni oraz zapewnia dokładność i stabilność przekładni podczas długotrwałej pracy.

4. Długa żywotność i szerokie zastosowanie

Jednolita siła działająca na koła zębate i wysokiej jakości proces produkcyjny zapewniają reduktorowi planetarnemu długą żywotność.

Na przykład koła zębate reduktorów planetarnych SGR są wykonane z 20CrMnTi, nawęglane i hartowane, a następnie szlifowane. Oferują takie zalety, jak wielozębowy rozkład obciążenia, stabilna i niezawodna praca oraz wysoka sprawność mechaniczna. Reduktory planetarne SGR są szeroko stosowane w różnych sektorach przemysłu, w tym w maszynach budowlanych, morskich maszynach pomocniczych, maszynach górniczych oraz maszynach do drukowania i farbowania tekstyliów.

(2) Reduktor ślimakowy

Reduktor przekładni ślimakowej osiąga redukcję prędkości i wzmocnienie momentu obrotowego pomiędzy wałem wejściowym i wyjściowym poprzez zazębienie koła ślimakowego i ślimaka. Koło ślimakowe to przekładnia o kształcie śrubowym, natomiast ślimak to wał napędowy, zwykle o kształcie spiralnym. To połączenie obu elementów nadaje reduktorowi ślimakowemu unikalne właściwości przekładni.

Cztery główne cechy reduktora przekładni ślimakowej:

1. Zwarta konstrukcja, może osiągnąć duży współczynnik redukcji

Reduktory ślimakowe wymagają jedynie koła ślimakowego i ślimaka, dzięki czemu są stosunkowo kompaktowe. Zwykle mają duży współczynnik redukcji, wahający się od 10:1 do 100:1 lub nawet wyższy, co umożliwia uzyskanie wysokiego momentu obrotowego i czyni je odpowiednimi do zastosowań wymagających dużej mocy wyjściowej.

2. Unikalne samoblokowanie

Reduktory ślimakowe mają silne właściwości samoblokujące, zapobiegające obracaniu się ślimaka poprzez odwrotny napęd koła ślimakowego. Zwiększa to bezpieczeństwo i czyni je bardzo przydatnymi w zastosowaniach, w których konieczne jest zapobieganie swobodnemu spadaniu ładunku. Funkcja samoblokowania zmniejsza również ryzyko wypadków w przemyśle mechanicznym i przemysłowym.

3. Odporna na zużycie i trwała, długa żywotność

Obecnie dostępne na rynku reduktory ślimakowe są zwykle wykonane z brązu lub innych materiałów odpornych na zużycie, co zapewnia doskonałą odporność na zużycie i trwałość. Materiały te nadają się do długotrwałych warunków pracy pod dużym obciążeniem, wydłużając żywotność reduktora ślimakowego.

Ponadto przekładnia ślimakowa w reduktorze ślimakowym zazwyczaj wykorzystuje ewolwentowy profil zębów. Taka konstrukcja zapewnia płynniejsze połączenie ślimaka z kołem ślimakowym, redukując wstrząsy i wibracje, poprawiając w ten sposób wydajność przekładni i żywotność.

4. Płynna praca i niski poziom hałasu

W reduktorach ślimakowych zazębienie między kołem ślimakowym a ślimakiem jest bardzo gładkie, co zmniejsza hałas. Ponadto nowoczesne reduktory ślimakowe produkowane są z reguły na obrabiarkach CNC, co zapewnia podstawową dokładność wymiarową i precyzję profilu zębów ślimaka i koła ślimakowego oraz znacznie redukuje wibracje i hałas podczas pracy.

Na przykład ślimak reduktorów ślimakowych SGR jest wykonany z 20CrMnTi, nawęglany i hartowany, a następnie szlifowany, a koło ślimakowe jest zbudowane z wysokowydajnego stopu brązu, co zapewnia długotrwałą odporność na zużycie, wysoką wydajność przekładni i długą żywotność.

W porównaniu do podobnych par cylindrycznych ślimaków i przekładni ślimakowych oferuje znacznie lepszą nośność i wydajność przekładni. Posiada również mechaniczną samoblokadę przy dużych przełożeniach, skutecznie zwiększając bezpieczeństwo maszyn. SGR we współpracy z odpowiednimi uniwersytetami przeprowadziła systematyczne badania dotyczące projektowania, procesu, produkcji, montażu i testowania, mając nadzieję na promowanie rozwoju i promocję tej innowacyjnej technologii przekładni wynalezionej przez Chińczyków. Wymiary montażowe są wymienne z przekładniami ślimakowymi CAVEX® zagranicznej firmy, a kluczowe elementy przekładni można również dostosować.

(3) Różnice w obszarach zastosowań obu reduktorów

Reduktory planetarne nadają się do zastosowań wymagających wysokiej wydajności przekładni, precyzyjnej przekładni i małego przełożenia. Specyficzne obszary zastosowań i sprzęt często obejmują: zautomatyzowane linie produkcyjne, koparki, dźwigi, sprzęt górniczy, turbiny wiatrowe, sprzęt do przetwórstwa spożywczego, maszyny tekstylne, maszyny drukarskie itp.

Reduktory ślimakowe nadają się do zastosowań przemysłowych i mechanicznych, które wymagają dużego momentu obrotowego, silnego samoblokowania i dużego przełożenia. Konkretne obszary zastosowań obejmują: dźwigi, wciągarki, windy, platformy podnoszące, systemy przenośników taśmowych, maszyny pakujące, sprzęt do przetwarzania żywności, sprzęt chemiczny, sprzęt drukarski i niektóre maszyny rolnicze.

Reduktory planetarne i reduktory ślimakowe mają swoje unikalne zalety i możliwe scenariusze. W zastosowaniach przemysłowych i mechanicznych wybór reduktora zależy ostatecznie od konkretnych potrzeb aplikacji i wymagań środowiska pracy. (Autor, SGR, Angie Zhang)
