Precyzyjna kontrola transmisji mocy: Strategie projektowania i zastosowania Planetary Gear Reducers

Podstawowe pojęcia i zasady pracy Reduktory sprzętu planetarnego

Reduktory sprzętu planetarnego, znane również jako planetarne skrzynie biegów, są rodzajem precyzyjnego i wysokowydajnego urządzenia transmisyjnego. Ich podstawową funkcją jest zmniejszenie prędkości i zwiększenie momentu obrotowego. Nazwano ich od unikalnej „planetarnej” struktury transmisji, w której elementy rdzenia obracają się wokół centralnego biegu, podobnie jak planety krążące krążące po słońcu.

Komponenty podstawowe i ich funkcje

StIardowy reduktor sprzętu planetarnego składa się z czterech głównych części:

1. Słońce : Znajduje się na środku systemu przekładni, jest to sprzęt napędowy. Zazwyczaj łączy się z silnikiem lub innym źródłem zasilania i służy jako wejście zasilania.
2. Planet Gears : Kilka biegów równomiernie rozmieszczonych wokół sprzętu słonecznego. Zamontowane na nośniku planety, obracają się na własnych toporach, a także obracając się wokół sprzętu słonecznego.
3. Przewoźnik planety : Framework, który trzyma i łączy wszystkie biegi planety. Jest to koniec wyjściowy Reduktor sprzętu planetarnego , dostarczanie mocy poprzez powodowanie obrotu płyt planet.
4. Przekładnia pierścienia : Przekładnia pierścieniowa zębów wewnętrznych, które obejmuje wszystkie biegi planety. Zazwyczaj jest ustalony i działa jak napędzany sprzęt.

Zasada pracy

Proces roboczy planetarnego reduktora sprzętu można podsumować w następujący sposób:

1. Wejście mocy : Silnik lub inne źródło zasilania napędza Słońce Aby obrócić z dużą prędkością.
2. Transmisja mocy : Obrotowy Słońce siatka z otaczającym Planet Gears , powodując, że obracają się na własnych osiach.
3. Rotacja i rewolucja : Od czasu Przekładnia pierścienia jest ustalony, Planet Gears są popychane przez Słońce , powodując, że obracają się wokół centralnej osi Słońca podczas obracania się na własnych osiach. Ta rewolucja napędza Przewoźnik planety .
4. Moc wyjściowa : Przewoźnik planety's prędkość obrotowa jest znacznie niższa niż Słońce's prędkość, ale jego moment obrotowy jest wzmocniony. Dlatego Przewoźnik planety Służy jako koniec wyjściowy, osiągając wpływ redukcji prędkości i amplifikacji momentu obrotowego.

Porównanie parametrów: planetary vs. inne typy transmisji

Aby podkreślić jego zalety, oto krótkie porównanie Reduktory sprzętu planetarnego z innymi tradycyjnymi typami skrzyni biegów, takimi jak reduktory biegów równoległych i napędu na robaki.

Reduktory sprzętu planetarnego: Design, Applications, and Selection Guide

Reduktory sprzętu planetarnego stały się podstawowym elementem nowoczesnych systemów napędowych precyzyjnych ze względu na ich unikalną strukturę i doskonałą wydajność. Zrozumienie ich projektowania, pola aplikacji i prawidłowe metody selekcji ma kluczowe znaczenie dla zapewnienia wydajnego i stabilnego działania sprzętu.

Strategie aplikacji dla redukcji sprzętu planetarnego

Dzięki ich wysokiej precyzji, wysokim gęstości momentu obrotowego i zwartej wielkości, Reduktory sprzętu planetarnego Odgrywać kluczową rolę w różnych branżach. Ich główne obszary aplikacji obejmują:

• Precision Drive : W urządzeniach automatycznych, maszynach CNC, połączeniach robotów, urządzeniach medycznych i maszynach do drukowania, Reduktor sprzętu planetarnegos są używane do osiągnięcia precyzyjnej kontroli prędkości i pozycji. Ich niskie luz i wysoka sztywność są kluczem do zapewnienia dokładnych trajektorii ruchu i powtarzalnej dokładności pozycjonowania.
• Wytrzymałe aplikacje : W sprzęcie, który musi wytrzymać ogromny moment obrotowy, na przykład w metalurgii, wydobywaniu, maszynach budowlanych (np. Żurawie, koparkach) i turbinach wiatrowych, Reduktor sprzętu planetarnegos Może niezawodnie przenosić ogromną moc, jednocześnie zmniejszając rozmiar i poprawę ogólnej wydajności sprzętu.
• Zastosowania środowiska specjalnego : Niektóre specjalnie zaprojektowane Reduktor sprzętu planetarnegos może dostosować się do ekstremalnych środowisk. Na przykład modele z specjalnymi uszczelniaczami i smarami mogą stabilnie działać w trudnych warunkach, takich jak wysokie temperatury, niskie temperatury, próżniowe lub czyste pomieszczenia, zapewniając ciągłość linii produkcyjnych.

Przewodnik wyboru dla Reduktory sprzętu planetarnego

Wybór prawa Reduktor sprzętu planetarnego jest kluczem do zapewnienia jego wydajności i długowieczności. Oto kluczowe parametry i kroki do rozważenia podczas wyboru:

1. Uwagi parametrów wydajności
   • Stosunek : Określony przez wymagane prędkości wyjściowe i wejściowe. Zazwyczaj wyraża się to jako stosunek liczb całkowitych (np. 3: 1, 5: 1, 10: 1).
   • Znamiony moment obrotowy : maximum output torque that the Reduktor sprzętu planetarnego może poradzić sobie z ciągłymi i bezpiecznie w warunkach znamionowych. Wymagany moment roboczy powinien być mniejszy lub równy tej wartości.
   • Reakcja : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Prędkość wyjściowa znamionowa : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Efektywność : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Reduktor sprzętu planetarnego jest zazwyczaj bardzo wysoki (> 97%).
2. Metoda i interfejs montażowy
   • Kołnierz i wał wejściowy : Musi idealnie dopasować kołnierz montażowy silnika i średnicę wału. Typowe typy interfejsów obejmują cylindryczne, splajne lub kluczem.
   • Interfejs końcowy wyjściowego : Wybierz odpowiedni formularz wyjściowy w oparciu o wymagania dotyczące obciążenia, takie jak stały wał wyjściowy, pusty wał z klawiszą lub wyjście zamontowane na kołnierze.
3. Czynniki środowiskowe
   • Temperatura robocza : Potwierdź, że reduktor może stabilnie działać w oczekiwanym zakresie temperatur otoczenia, a jeśli to konieczne, wybierz smary o wysokiej lub niskiej temperaturze.
   • Ocena Ochrona Ochrony (IP) : Wybierz a Reduktor sprzętu planetarnego z odpowiednią oceną IP w oparciu o warunki pyłu i wilgoci w środowisku pracy w celu ochrony wewnętrznych elementów przed uszkodzeniem.

Porównanie kluczowych parametrów redukcji biegów planetarnych

Aby zrozumieć, w jaki sposób różne specyfikacje Reduktory sprzętu planetarnego spełniają różne potrzeby, oto porównanie kluczowych parametrów:

Optymalizacja wydajności i perspektywy branżowe

Przyszły rozwój technologii reduktorów sprzętu planetarnego jest ściśle związany z zapotrzebowaniem na wysoką wydajność, inteligencję i zrównoważony rozwój. Szanghaj SGR Heavy Industry Machinery Co., Ltd. Path programu rozwoju potwierdza te trendy, szczególnie w zwartość, modułowość, niskie wibracje, niski hałas , I high-end R&D .

Strategie optymalizacji wydajności redukcji sprzętu planetarnego

Aby zaspokoić wymagania wyższej precyzji w zastosowaniach przemysłowych, optymalizacja wydajności Reduktory sprzętu planetarnego Koncentruje się na następujących aspektach:

1. Modułowa i znormalizowana konstrukcja :
   • Strategia : Projektując podstawowe elementy Reduktor sprzętu planetarnego (takie jak zestaw przekładni, obudowa) W modułowy sposób można szybko zmontować produkty o różnych wskaźnikach przekładni, momencie obrotowe i metody montażu. To znacznie skraca czas dostosowywania i zmniejsza koszty produkcji. Shanghai Sgr Heavy Industry Machinery Co., Ltd. podąża za tym trendem branżowym, integrując tę ​​koncepcję z linią produktów w celu poprawy wydajności produkcji i reakcji rynku.
   • Parametr Comparison : Modułowy projekt oferuje znaczące zalety w czas dostawy and koszt w porównaniu z pełnym dostosowywaniem.

     	Produkty modułowe	Dostosowane produkty
     	Krótki czas dostawy, niższy koszt .	Dłuższy czas dostawy, wyższy koszt .

2. Technologia redukcji hałasu i wibracji :
   • Strategia : Zmniejszenie hałasu i wibracji Reduktor sprzętu planetarnego jest kluczem do zwiększenia wydajności i doświadczenia użytkownika. Osiąga się to przede wszystkim poprzez optymalizację profilu zębów biegów, przy użyciu bardzo precyzyjnych procesów szlifowania (takich jak czteropasowa maszyna do szlifowania z kompleksem z kompleksu z kompleksem z kompleksem w Szanghaju SGR) i wybieranie wysokowydajnych materiałów mieszkaniowych i struktur tłumienia. Dokładne montaż i równoważenie również skutecznie zmniejszają źródła wibracji.
   • Porównanie technologii :

     	Standardowe biegi ostrogi	Spiralne biegi	Precyzyjne zębate
     	Hałas i wibracje większe , odpowiednie do zastosowań o niskich wymaganiach dotyczących hałasu.	Hałas i wibracje mniejsze , Wyższa pojemność obciążenia, odpowiednia do zastosowań o wysokiej czułości i wysokiej precyzji.	Niezwykle niski hałas i wibracje , najwyższa dokładność, reprezentująca podstawową technologię dla wysokiej klasy producentów, takich jak Szanghaj SGR.

Przyszłe trendy w Reduktor sprzętu planetarnego Technologia

Na podstawie rozwoju Shanghai Sgr Heavy Industry Machinery Co., Ltd., Główne przyszłe trendy w branży obejmują:

1. Inteligencja i digitalizacja :
   • Tendencja : Przyszły Reduktor sprzętu planetarnegos będą czymś więcej niż prostymi komponentami mechanicznymi. Dzięki zintegrowaniu czujników mogą monitorować własną temperaturę, wibracje i status smarowania w czasie rzeczywistym oraz przesyłać dane do chmury w celu analizy. To umożliwi konserwacja predykcyjna , zapewnianie wczesnych ostrzeżeń przed niepowodzeniem, a tym samym zapobieganie kosztownym przestojom.
   • Znaczenie dla Szanghaju Sgr : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lekka i wysoka integracja :
   • Tendencja : W miarę jak robotyki i sprzęt automatyzacji wymagają mniejszego rozmiaru i niższej wagi, Reduktor sprzętu planetarnegos ewoluują, aby stać się bardziej kompaktowe i lżejsze. Nowe materiały, procesy produkcyjne (takie jak technologia formowania zintegrowanego) i zoptymalizowane konstrukcje umożliwią reduktorom osiągnięcie mniejszych rozmiarów i lżejszych ciężarów przy jednoczesnym zachowaniu wysokiej pojemności obciążenia.
3. High-Precision Manufacturing and R&D :
   • Tendencja : Wysoka precyzja jest rdzeniem Reduktor sprzętu planetarnego's konkurencyjność. Posiadanie zaawansowanego sprzętu, takiego jak innowacyjny w kraju instrument pomiarowy robaka i płyty HOB oraz zespół badawczo -rozwojowy złożony z doktorów i starszych inżynierów, są kluczem do poprawy dokładności produktu i budowania fosy technologicznej. Sukces Shanghai Sgr Heavy Industry Machinery Co., Ltd. jest świadectwem długoterminowej inwestycji w wysokiej klasy sprzęt i talent.

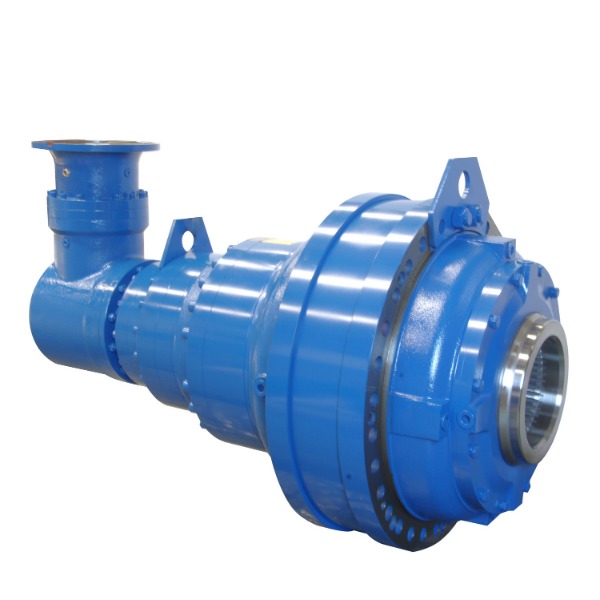

Kołnierz wejściowy kąt prosty mocny moment wyjściowy Planetary Gearbox z silnikiem
