Najpopularniejsze typy reduktorów biegów, które warto poznać

Jako menedżer techniczny w SGR, długoletnim producencie reduktorów z ponad 15-letnim doświadczeniem w branży, często spotykam się z tym samym podstawowym pytaniem ze strony inżynierów i specjalistów ds. zaopatrzenia: „Jakie są najczęstsze rodzaje reduktorów i jak wybrać ten właściwy?” Odpowiedź leży nie tylko w zrozumieniu zasad transmisji, ale także w dopasowaniu charakterystyki wydajności do rzeczywistych zastosowań.

Jakie są najpopularniejsze typy reduktorów biegów?

W maszynach przemysłowych, reduktory dzielą się głównie na trzy główne kategorie: reduktory przekładni planetarnych, reduktory przekładni ślimakowych i reduktory śrubowe lub stożkowo-walcowe z równoległym wałem. Wśród nich dominują reduktory planetarne i ślimakowe, które wymagają dużej gęstości momentu obrotowego, kompaktowej konstrukcji lub zdolności samoblokowania.

Reduktory planetarne wyróżniają się wydajnością (zwykle 95–98%), wysokim stosunkiem momentu obrotowego do rozmiaru i dynamicznym rozkładem obciążenia na wiele przekładni planetarnych. Idealnie nadają się do systemów serwo, sprzętu budowlanego i napędów przemysłowych pracujących w trybie ciągłym.

Reduktory ślimakowe, szczególnie zaawansowane typy, takie jak płaski ślimak toroidalny z podwójną osłoną, oferują wysokie przełożenia redukcji w jednym stopniu, nieodłączną mechaniczną samoblokadę oraz płynną i cichą pracę, dzięki czemu nadają się do podnoszenia, pozycjonowania i systemów o krytycznym znaczeniu dla bezpieczeństwa.

W SGR skupiliśmy nasze prace badawczo-rozwojowe i produkcję dokładnie na tych dwóch segmentach o wysokiej wartości: reduktorach planetarnych serii N i planarnych toroidalnych reduktorach przekładni ślimakowych z podwójną osłoną serii C, oba zaprojektowane z myślą o wymagających środowiskach i długiej żywotności.

Reduktory planetarne SGR

Nasza seria N reduktory planetarne reprezentują ponad dekadę udoskonaleń technologii precyzyjnych przekładni. Zaprojektowane jako bezpośrednia alternatywa dla importowanych marek, takich jak Brevini, Dynamic, Rossi i Bonfiglioli, łączą w sobie design na poziomie międzynarodowym z lokalnym wsparciem i konkurencyjnymi cenami. Kluczowe specyfikacje obejmują:

• Średnice pierścieni zębatych od 200 mm do 885 mm
• Wyjściowy moment obrotowy do 540 000 N·m
• Przełożenia prędkości od i ≥ 3, z możliwością rozszerzenia poprzez konfiguracje wielostopniowe
• Modułowa architektura umożliwiająca setki kombinacji modeli

Na końcu wejściowym znajdują się okrągłe otwory, wypusty, wały, kołnierze i zintegrowane hamulce – kompatybilne zarówno z silnikami hydraulicznymi, jak i elektromagnetycznymi. Strona wyjściowa zapewnia jeszcze większą elastyczność: wały pełne lub drążone, mocowanie dysku rozprężnego, złącza wielowypustowe, koła zębate lub kołnierze, co pozwala na bezproblemową integrację z bezwykopowymi platformami wiertniczymi, przenośnikami wydobywczymi, wciągarkami morskimi i maszynami tekstylnymi.

Wszystkie koła zębate reduktorów planetarnych SGR są wykonane ze stali stopowej 20CrMnTi, nawęglanej, hartowanej i precyzyjnie szlifowanej, aby zapewnić niski poziom hałasu, wysoką odporność zmęczeniową i wielozębowy podział obciążenia. Efektem jest płynna i niezawodna praca oraz sprawność mechaniczna przekraczająca 96%.

Poza tym reduktory planetarne serii N zdobyły „Pierwszą nagrodę za postęp naukowy i technologiczny w branży przekładni” przyznaną przez China Gear Industry Association w 2009 roku i znalazły się na liście projektów transformacji osiągnięć zaawansowanych technologii w Szanghaju. Reduktory planetarne serii N stały się zaufanym wyborem w sektorach budowlanym, górniczym, morskim i tekstylnym.

Reduktory ślimakowe SGR

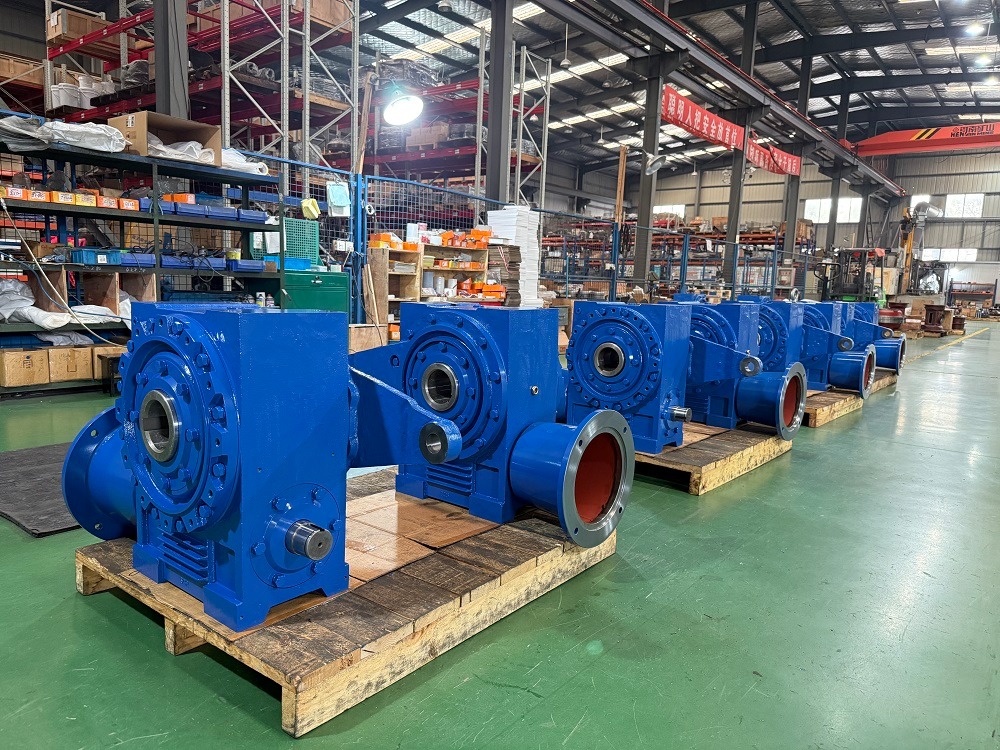

Uzupełnieniem naszej linii planetarnej jest planarna, podwójnie owinięta toroidalna przekładnia ślimakowa serii C — rozwiązanie przekładniowe zakorzenione w chińskich innowacjach i zoptymalizowane dzięki współpracy z wiodącymi uniwersytetami.

W przeciwieństwie do konwencjonalnych cylindrycznych przekładni ślimakowych, seria C ma podwójną kopertę reduktory przekładni ślimakowej posiadają toroidalny ślimak otoczony dwukrotnie teoretyczną płaszczyzną, tworząc wielozębną siatkę stykającą się powierzchniowo z kołem ślimakowym. Konstrukcja ta radykalnie zwiększa nośność i wydajność przekładni, jednocześnie zmniejszając zużycie.

Najważniejsze cechy techniczne reduktorów ślimakowych z podwójnym płaszczem to:

• Rozstaw osi od 100 mm do 710 mm
• Wyjściowy moment obrotowy do 160 000 N·m
• Przełożenia prędkości zaczynające się od ≥ 10, z możliwością samoblokowania przy wyższych przełożeniach
• Wymienne wymiary montażowe z jednostkami typu CAVEX®

Ślimak reduktorów ślimakowych z podwójnym płaszczem jest wykonany z 20CrMnTi, nawęglany i szlifowany, podczas gdy w kole ślimakowym zastosowano wysokiej jakości brąz cynowy, zapewniający doskonałe właściwości przeciwcierne i odporne na zużycie. Rezultatem jest reduktor, który zapewnia długą żywotność, wysoką niezawodność i zwiększone bezpieczeństwo mechaniczne – co ma kluczowe znaczenie w podnośnikach, metalurgii, bramach hydroenergetycznych i kalandrach gumowych.

SGR systematycznie opracowywała protokoły projektowania, produkcji, montażu i testowania tej technologii, mając na celu promowanie prawdziwie rodzimych rozwiązań w zakresie transmisji o wysokiej wydajności. Na życzenie dostępne są również niestandardowe komponenty kluczowe.

Wspierana certyfikatem DNV ISO 9001, akceptacją dostawcy SGS i uznaniem jako przedsiębiorstwo „specjalistyczne, wyrafinowane, unikalne i innowacyjne” (SRII) w Szanghaju, SGR pozostaje zaangażowana w rozwój technologii przekładni zębatych. Niezależnie od tego, czy Twoje zastosowanie wymaga wysokiej wydajności i gęstości mocy napędów planetarnych, czy też solidności i samoblokującego bezpieczeństwa reduktorów ślimakowych z podwójną osłoną, SGR zapewnia rozwiązania inżynieryjne, które działają dzień po dniu, w najtrudniejszych warunkach. (Autor, SGR, Angie Zhang)
