Jakie są zasady i charakterystyka reduktorów sprzętu planetarnego?

W dużej rodzinie reduktorów, Reduktory sprzętu planetarnego są szeroko stosowane w serwo, stepper, DC i innych systemach transmisji ze względu na ich niewielki rozmiar, wysoką wydajność transmisji, szeroką redukcję, wysoką precyzję i wiele innych zalet. Funkcją reduktora przekładni planetarnego jest zmniejszenie prędkości, zwiększenie momentu obrotowego i zmniejszenie współczynnika obciążenia/silnika bezwładności pod założeniem zapewnienia precyzyjnej transmisji.

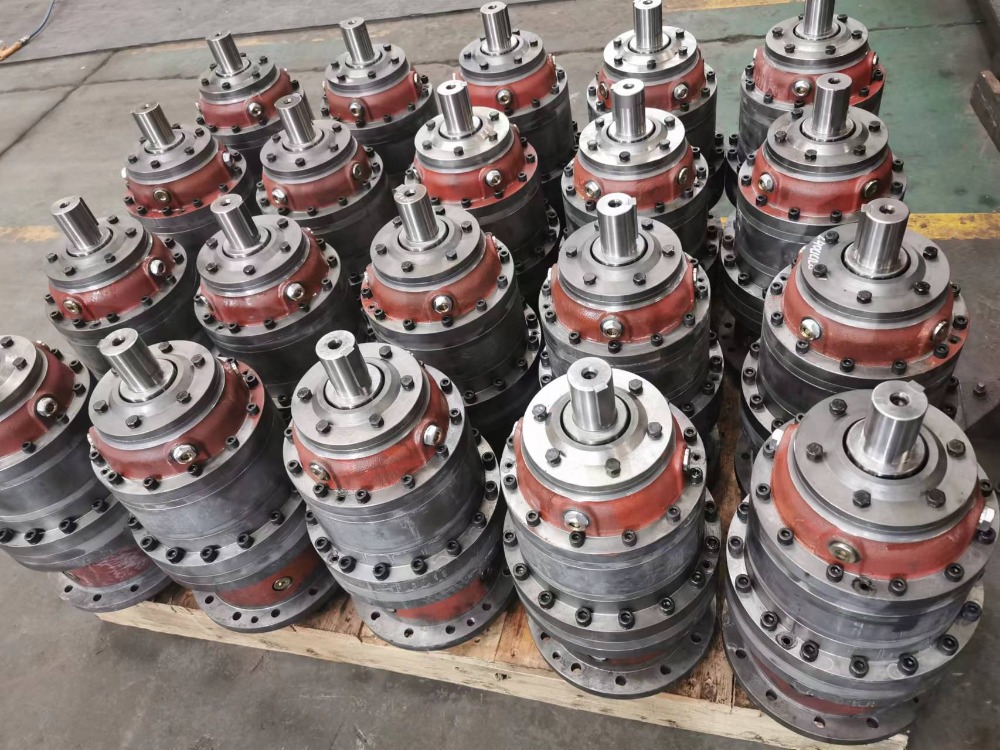

W systemie produktu SGR, jednym z wiodących producentów reduktorów sprzętu planetarnego, Reduktor Planetary Earge jest również jednym z „produktów gwiazdowych”. Reduktor sprzętu planetarnego N Series opracowany i wyprodukowany przez SGR wykorzystuje 20CRMNTI gaźne i hartowane szlifowanie biegów, z wieloma zębami do podziału obciążenia, stabilnego i niezawodnego działania, wysokiej wydajności mechanicznej i innych zalet. Już w 2009 r. Reduktor sprzętu planetarnego N Series wygrał „Pierwszą nagrodę za osiągnięcia naukowe i technologiczne w branży sprzętowej” w tym roku z China Gear Professional Association, a także został uznany za „projekt transformacji osiągnięć w Szanghaju” i uzyskał patent na wynalezienie.

(1) Zasada transmisji procesu reduktora sprzętu planetarnego

Podstawowa struktura transmisji procesu reduktora biegów planetarnych jest podzielona na 4 części:

① Słońce: znajduje się w środku systemu przekładni planetarnej, podłączony do wału wyjściowego silnika.

② Planetarne koło: obraca się wokół sprzętu słonecznego, zwykle z wieloma biegami planetarnymi, aby zapewnić równomierne rozkład obciążenia.

③ Planet Carrier: Obsługuje przekładnie planetarne, zwykle podłączone do wału wyjściowego.

④ Zewnętrzny bieg pierścieniowy: Planetarne zębate z zewnętrznym biegiem pierścieniowym do przesyłania zasilania do wału wyjściowego.

Źródło jazdy planetarnego reduktora przekładni rozpoczyna się na sprzęcie słonecznym przez bezpośrednie połączenie, a Sun Gear napędza koła zębate planetarne złożone na przewoźniku narzędzi planetarnych. Cały system przekładni planetarnych automatycznie obraca się wzdłuż zewnętrznego biegu pierścienia, a nośnik planetarny łączy wał wyjściowy, aby osiągnąć cel spowolnienia. Wyższy wskaźnik redukcji wymaga wielu zestawów przekładni scenicznych i biegów planetarnych do pomnożenia i zgromadzenia.

(2) Charakterystyka spowolnienia reduktorów sprzętu planetarnego

A. Wysoki moment obrotowy, silne obciążenie: w porównaniu z tradycyjną równoległymi przekładnią przekładni, reduktor zębate planetarnego ma zalety wysokiego momentu obrotowego i kompaktowej struktury. Tradycyjne przekładnie są napędzane wytłaczaniem bardzo niewielu punktowych powierzchni kontaktu między dwoma biegami, a wszystkie obciążenia są skoncentrowane na bardzo niewielu powierzchniach styku, co z łatwością powoduje tarcie i pękanie między biegami. Reduktor sprzętu planetarnego ma wiele większych obszarów i 360 stopni jednolity obciążenie na powierzchniach styku biegów. Wiele powierzchni biegów równomiernie ma jednocześnie natychmiastowe obciążenia uderzenia, dzięki czemu bardziej jest w stanie wytrzymać wpływ wyższego momentu obrotowego, a części ciała i łożyska nie zostaną uszkodzone ani uszkodzone z powodu wysokich obciążeń.

B. Kompaktowa struktura i niewielki rozmiar: w porównaniu z tradycyjnymi redukcjami biegów, reduktory sprzętu planetarnego mają zalety kompaktowej struktury i niewielkich rozmiarów; Wskaźnik redukcji tradycyjnych reduktorów biegów musi być generowany przez wielokrotną wartość liczby biegów, a między dużymi i małymi biegami występuje pewne odstępy, dzięki czemu skrzynia biegów ma dużą przestrzeń do pomieszczeń! Aby osiągnąć wysoki współczynnik redukcji, konieczne jest połączenie i połączenie więcej niż dwóch przekładni redukcyjnych, co powoduje bardzo dużą objętość i masę. Strukturę redukcji biegów planetarnych można wielokrotnie połączyć zgodnie z wymaganą liczbą sekcji, a wiele sekcji można łączyć osobno. Planetarny Reducer Reducer ma kompaktową konstrukcję, niewielką rozmiar, lekką wagę i światło wygląd, a scenariusze zastosowania są bardziej zróżnicowane.

C. Wysoka wydajność i niski hałas: w porównaniu z tradycyjnymi redukcjami biegów, reduktory sprzętu planetarnego mają zalety wysokiej wydajności i niskiego hałasu; Planetarna kombinacja przekładni ma unikalne wielopunktowe jednolite dopasowanie, a struktura opracowująca łuk zewnętrznego pierścienia przekładni sprawia, że ​​zewnętrzny pierścień przekładni i sprzęt planetarny jest ściśle połączony, a biegi mają wysoki stopień dopasowania. Oprócz poprawy wydajności reduktora sprzętu planetarnego, sam projekt może osiągnąć bardzo precyzyjne pozycjonowanie. Ponadto, łącząc wiele przekładni planetarnych z zewnętrznym pierścieniem przekładni w tym samym czasie, reduktor przekładni planetarnych zmniejsza obciążenie pojedynczego biegu, zmniejszając hałas.

)

Parametry mechaniczne opracowanych i wyprodukowanych przez Sgr opracowane i wyprodukowane przez SGR są następujące: są następujące:

· Specyfikacje sprzętu pierścieniowego: 200 ~ 885 mm

· Zakres momentu wyjściowego: T2≤540000N.M

· Współczynnik prędkości: i ≥3

· Projekt modułowy, serializowane specyfikacje i wyspecjalizowana produkcja

· Koniec wejściowy ma okrągłe otwory, otwory splajne, okrągłe wały, wewnętrzne lub zewnętrzne wały splajne, dodatkowe kołnierze, hamulce itp., Reduktory przekładni planetarnych serii N są odpowiednie do silników hydraulicznych lub silników elektromagnetycznych itp.;

· Typ wyjściowego ma okrągłe wału, puste wały, puste wały z dyskami rozszerzającymi, wewnętrzne lub zewnętrzne wały splajne, dodatkowe płyty łączące, biegi, kołnierze itp.;

· Istnieje wiele pasujących akcesoriów, takich jak urządzenia chłodzenia i smarowania, zawory kontrolne itp., A użytkownicy mogą wybierać pasujące akcesoria zgodnie z ich potrzebami.

Ponadto pozycjonowanie produktu Redukt Planetary Gear Series SGR jest: „Zastąpienie importowanych podobnych reduktorów” (można go zastąpić podobnymi produktami marek, takich jak Brevni, Dynamic, Rossi, Bonfilioli itp.). Koncepcja projektowania i technologia produkcji są synchronizowane z niektórymi krajami europejskimi. Ze względu na zlokalizowane usługi zostały uznane przez użytkowników w dziedzinach przemysłowych, takich jak maszyny budowlane, maszyny pomocnicze statków, maszyny wydobywcze, drukowanie tekstyliów i maszyny do farbowania o dobrej wydajności. (Autor: SGR, Angie Zhang)
