Jakie są typy i cechy reduktory?

W branży transmisji energii, reduktor jest urządzeniem transmisji redukcji, które pasuje do prędkości i przesyła moment obrotowy między prime Mover a maszyną roboczą lub siłownikiem. Jest szeroko stosowany w różnych branżach, w tym maszyn inżynierski, maszyny pomocnicze statku, maszyny wydobywcze, drukowanie tekstylne i farbowanie, przemysł metalurgiczny, przemysł stoczniowy, machinery petrochemiczne, lekkie maszyny przemysłowe, maszyny inżynieryjne, maszyny rolnicze, maszyny konstrukcyjne itp.

Główne produkty fabryki Planetary Gecer Reduktor SGR obejmują: Reduktory sprzętu planetarnego, strumienie robaka toroidalnego, połączone reduktory, cylindryczne redukcje robaka, małe silniki redukcyjne itp. Wszystkie te reduktory należą do kategorii reduktorów biegów i są mechanicznymi urządzeniami, które osiągają opóźnienie i zwiększanie ruchów.

Reduktor przekładni jest najczęściej stosowanym rodzajem reduktora. Wewnątrz skrzyni biegów reduktora przekładni każdy bieg napędzany jest w celu zmniejszenia prędkości. Reduktor przekładni składa się z par przekładni na każdym poziomie. Na przykład mały bieg napędza duży bieg, aby osiągnąć mechaniczne opóźnienie. Jeśli zastosowana jest struktura wielopoziomowa, efekt mechanicznego opóźnienia można znacznie zwiększyć, a efekt momentu obrotowego można zwiększyć.

Zgodnie z liczbą etapów transmisji, reduktory można podzielić na jednoetapowe i wieloetapowe reduktory; Zgodnie z kształtem przekładni można je podzielić na cylindryczne redukcje biegów, reduktory biegów stożkowych oraz stożkowe i cylindryczne redukcje biegów; Zgodnie z układem transmisji można je podzielić na rozszerzone, podzielone i koncentryczne reduktory.

Ogólnie rzecz biorąc, wspólne klasyfikacje i cechy reduktorów są następujące:

(1) Jednostopniowe cylindryczne reduktor sprzętu

Struktura jednoetapowego cylindrycznego reduktora przekładni jest stosunkowo prosta, składająca się z pary cylindrycznych biegów, łatwej do produkcji i utrzymania. Zęby biegów mogą być ostrogi, spiralny lub jodełkowy, odpowiedni zakres współczynnika redukcji wynosi 3-10, a dokładność transmisji jest średnia.

(2) Dwuetapowy cylindryczny reduktor sprzętu

Dwustopniowy cylindryczny reduktor przekładni to reduktor przekładni, który osiąga większy wskaźnik redukcji poprzez połączenie dwustopniowych cylindrycznych przekładni. W porównaniu z jednorazowym cylindrycznym reduktorem przekładni, dwustopniowy cylindryczny reduktor przekładni może zapewnić większy stosunek redukcji i wyższą moc momentu obrotowego i jest odpowiednia do zastosowań, które wymagają większego wskaźnika redukcji i wysokiego wyjścia momentu obrotowego. Istnieją trzy rodzaje dwustopniowych cylindrycznych reduktorów biegów: typ rozszerzenia, typ podziału i typ koncentryczny. Obowiązujący zakres współczynnika redukcji wynosi 8-60, a dokładność transmisji jest średnia.

(3) Jednoetapowy reduktor sprzętu stożkowego

Jednostopniowe reduktor koła zębatego to mechaniczne urządzenie, które osiąga opóźnienie i moment obrotowy poprzez siatkę pary koła stożkowego. W porównaniu z cylindrycznymi redukcjami przekładni, reduktory koła zębatego są wykorzystywane głównie do zmiany kierunku transmisji i jednocześnie osiągnięcia opóźnienia. Obowiązujący zakres wskaźnika redukcji jednoetapowego reduktora sprzętu stożkowego wynosi 8-10. Wskaźnik transmisji nie powinien być zbyt duży, aby zmniejszyć rozmiar koła zębatego i ułatwić przetwarzanie. Jednostopniowy reduktor koła zębatego jest używany do transmisji, w których przecinają się dwie osie.

(4) Reduktor stawów i cylindrycznego sprzętu

Obowiązujący zakres wskaźnika redukcji stawu i cylindrycznego reduktora biegu wynosi 8-40. Przekładnie stożkowe są ułożone na stadium dużej prędkości, aby zmniejszyć rozmiar biegów stożkowych. Przekładnie stożkowe mogą być prostymi zębami lub zakrzywionymi zębami. Cylindryczne koła zębate to głównie zęby spiralne, które mogą zrównoważyć część siły osiowej przekładni stożkowych. Objętość jest stosunkowo duża, a dokładność transmisji jest średnia.

(5) Reduktor sprzętu robakowego

Reduktor koła zębatego jest wspólnym urządzeniem do przekładni, które osiąga opóźnienie i moment obrotowy poprzez siatkę robaka i koła robaka. Jednostopniowy reduktor robaka jest odpowiedni dla współczynnika redukcji 10-80. Jego główną cechą jest to, że ma odwrotną funkcję samookaleczenia i może mieć większy współczynnik redukcji. Wał wejściowy i wał wyjściowy nie znajdują się na tej samej osi lub na tej samej płaszczyźnie.

Jest jednak ogólnie duży i ma niską wydajność transmisji. Reduktor koła zębatego jest odpowiedni na okazje o niskiej precyzyjnej i przerywanej pracy.

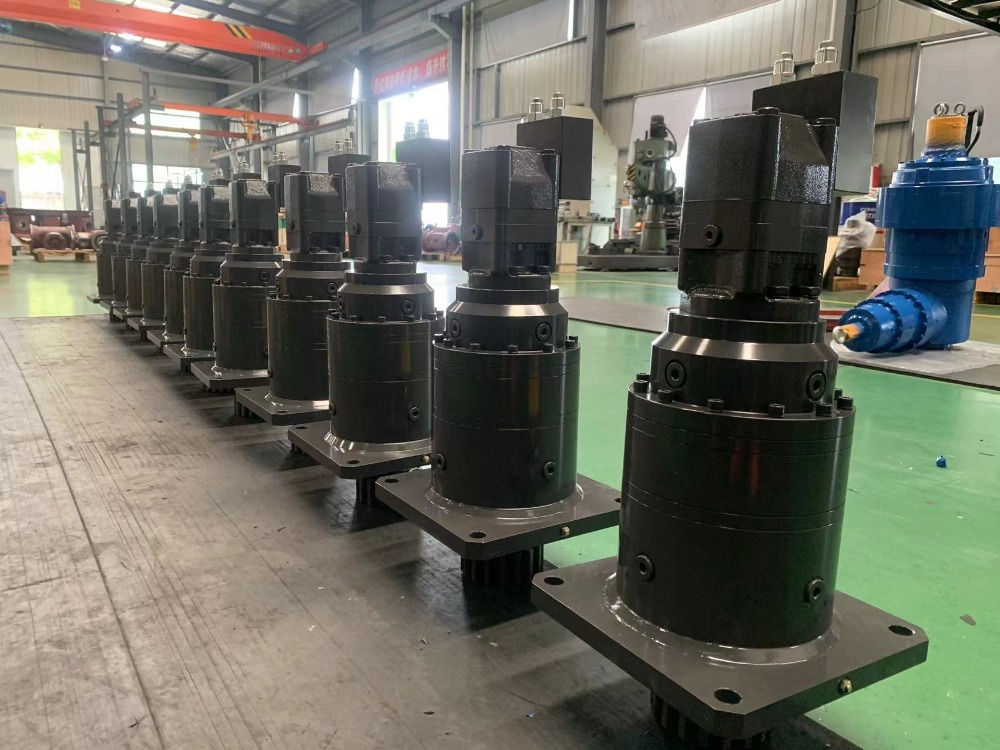

(6) Reduktor sprzętu planetarnego

Planetarny reduktor przekładni to wysoce wydajne urządzenie transmisyjne, które osiąga opóźnienie i wzrost momentu obrotowego przez system przekładni planetarnych. Ma zalety wysokiej wydajności, wysokiego momentu obrotowego, niskiego hałasu i kompaktowej konstrukcji. Jednoetapowy współczynnik redukcji jest na ogół nie mniejszy niż 3, a maksimum jest ogólne

LY nie więcej niż 10. W porównaniu z innymi redukcjami, reduktory sprzętu planetarnego mają charakterystykę wysokiej sztywności, wysokiej precyzji, wysokiej wydajności transmisji, wysokiego momentu obrotowego i niewielkiego rozmiaru. Większość planetarnych reduktorów biegów jest instalowana na silnikach krokowych i silnikach serwo w celu zmniejszenia prędkości, zwiększenia momentu obrotowego i dopasowania bezwładności.

Powyższe 6 rodzajów reduktorów należy do kategorii reduktorów biegów, ale mają unikalne cechy strukturalne i są odpowiednie do różnych scenariuszy zastosowania. Fabryka Planetary Gearbox SGR przypomina, że ​​przy wyborze redukcji przekładni należy kompleksowo rozważyć współczynnik redukcji, wydajność transmisji, szum roboczy, pojemność obciążenia, ograniczenia przestrzeni i zdolność do samozachowawania w niektórych scenariuszach wymaganych w rzeczywistych aplikacjach. (Autor: SGR, Angie Zhang)
